Unisolierte Quetschkabelschuhe

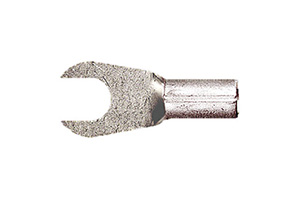

Gabelkabelschuhe
Nenngröße bis 6 qmm nach DIN 46234
16 qmm und 25 qmm Ringform offen
Werkstoff: E-Cu, Oberfläche: galvanisch verzinnt
* Normalausführung

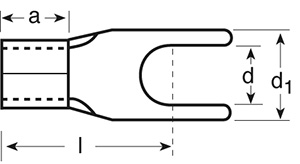

| Nenn- querschnitt | Nenngröße | Artikel- nummer | Abmessungen in mm | Verp.- Einheit | Preis/ 100 St. | |||
|---|---|---|---|---|---|---|---|---|
| qmm | l | d | d1 | a | Stück | Euro | ||
| 0,2 - 0,5 | 0,5 - 2,0 | 701544 | 9 | 2,2 | 5 | 5 | 100 | 12,30 € |
| 0,5 - 3,0 | 701546 | 9 | 3,2 | 5 | 5 | 100 | 12,30 € | |
| 0,5 - 3,5 | 701548 | 12 | 3,7 | 7 | 5 | 100 | 12,30 € | |
| 0,5 - 4,0 | 701550 | 12 | 4,3 | 7 | 5 | 100 | 11,40 € | |
| 0,5 - 5,0 | 701552 | 12 | 5,3 | 8 | 5 | 100 | 11,40 € | |
| 0,5 - 1,5 | 1,0 - 3,0 | 701558 | 11 | 3,2 | 5,8 | 5 | 100 | 9,30 € |
| 1,0 - 3,5 | 701560 | 11 | 3,7 | 5,8 | 5 | 100 | 9,10 € | |
| 1,0 - 4,0 | 701564 | 11 | 4,3 | 6,4 | 5 | 100 | 10,70 € | |
| 1,0 - 4,0 | 701562* | 12 | 4,3 | 7,0 | 5 | 100 | 8,00 € | |
| 1,0 - 4,0 | 701566 | 12 | 4,3 | 8,1 | 5 | 100 | 8,10 € | |
| 1,0 - 5,0 | 701568 | 13 | 5,3 | 9,6 | 5 | 100 | 9,00 € | |
| 1,0 - 6,0 | 701570 | 13 | 6,4 | 11,0 | 5 | 100 | 10,00 € | |
| 1,0 - 8,0 | 701572 | 14 | 8,4 | 14,0 | 5 | 100 | 14,60 € | |
| 1,0 - 10,0 | 701574 | 17 | 10,5 | 15,0 | 5 | 100 | 16,30 € | |
| 1,5 - 2,5 | 2,5 - 3,0 | 701580 | 11 | 3,2 | 5,8 | 5 | 100 | 9,90 € |
| 2,5 - 3,5 | 701582 | 11 | 3,7 | 5,8 | 5 | 100 | 13,70 € | |
| 2,5 - 4,0 | 701586 | 11 | 4,3 | 6,4 | 5 | 100 | 8,40 € | |
| 2,5 - 4,0 | 701584* | 12 | 4,3 | 7,0 | 5 | 100 | 8,40 € | |
| 2,5 - 4,0 | 701588 | 12 | 4,3 | 8,1 | 5 | 100 | 8,30 € | |
| 2,5 - 5,0 | 701590 | 13 | 5,3 | 9,6 | 5 | 100 | 9,90 € | |
| 2,5 - 6,0 | 701592 | 13 | 6,4 | 12,0 | 5 | 100 | 14,90 € | |
| 2,5 - 8,0 | 701594 | 16 | 8,4 | 14,0 | 5 | 100 | 23,70 € | |
| 2,5 - 10,0 | 701596 | 18 | 10,5 | 15,0 | 5 | 100 | 39,60 € | |
| 2,5 - 6,0 | 6,0 - 4,0 | 701602 | 14 | 4,3 | 8,5 | 6 | 100 | 16,10 € |
| 6,0 - 5,0 | 701604 | 14 | 5,3 | 9,0 | 6 | 100 | 13,70 € | |
| 6,0 - 6,0 | 701606 | 18 | 6,4 | 12,5 | 6 | 100 | 17,70 € | |
| 6,0 - 8,0 | 701608 | 21 | 8,4 | 15,0 | 6 | 100 | 20,90 € | |
| 6,0 - 10,0 | 701610 | 23 | 10,5 | 19,2 | 6 | 100 | 35,00 € | |
| 10,0 | 10,0 - 5,0 | 701554 | 17 | 5,3 | 10,5 | 8 | 100 | 26,40 € |
| 10,0 - 6,0 | 701556 | 17 | 6,4 | 10,5 | 8 | 100 | 27,10 € | |
| 16,0 | 16,0 - 5,0 | 701576 | 20 | 5,3 | 11,0 | 10 | 100 | 59,60 € |
| 16,0 - 6,0 | 701578 | 20 | 6,4 | 11,0 | 10 | 100 | 51,30 € | |
| 25,0 | 25,0 - 5,0 | 701598 | 25 | 5,3 | 12,0 | 11 | 100 | 88,50 € |
| 25,0 - 6,0 | 701600 | 25 | 6,4 | 12,0 | 11 | 100 | 88,50 € | |
