Notlicht

Notlichtbetriebsgerät für FL-Anwendungen in Verbindung mit einem EVG / KVG

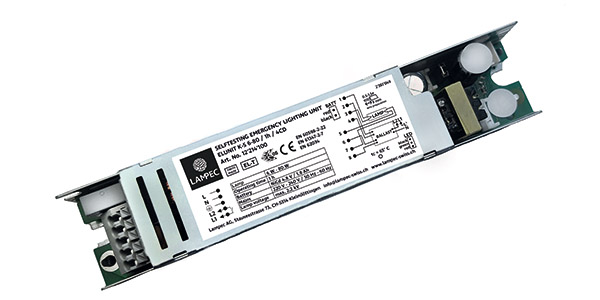

Das Notlichtbetriebsgerät
Die integrierte Selbsttestfunktion entspricht der
europäischen Norm.

• Notlichtelement für FL-Leuchten als Einzelbatteriesystem
• Einsatz in Leuchtstofflampen von 6 bis 80 W
• Metallgehäuse für Leuchten der Schutzklasse I

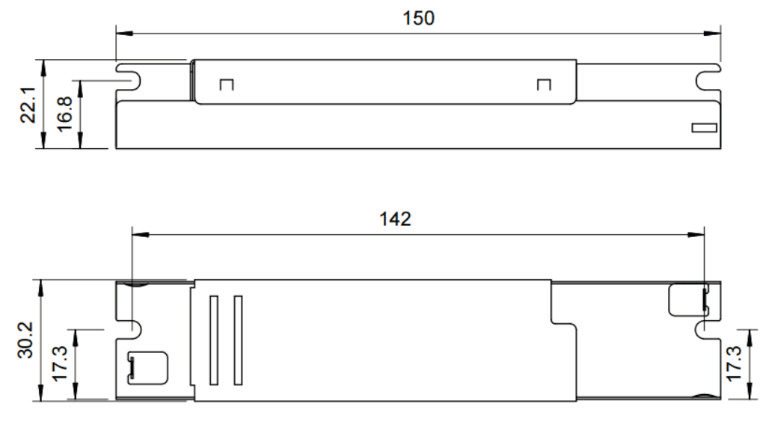

  (L 150 x B 30,2 x H 22,1 mm)
• Bereitschaftsbetrieb
• Selbsttestfunktion gemäss IEC 62034
• 1 h oder 3 h Betriebsdauer (abweichend auf Anfrage)
• Optische Statusanzeige mit zweifarbiger LED
• Konstante Ausgangsleistung im Notbetrieb
• Umgebungstemperatur 5 – 50 °C
• Kompatibel mit allen nicht dimmbaren elektronischen Vorschaltgeräten
• Abschaltung der EVG-Phase im Notbetrieb
• 5-Pol-Technologie: Umschaltung der FL-Röhre und verzögerte Netzzuschaltung für das EVG



Verwendbare Lampentypen

•  PL-R 14 W
• PL-R 17 W
• T5 14 W – 80 W
• T5C 22 W – 40 W (ausser T5C 55 W)
• T8 18 W – 58 W
• TC-DEL 13 W – 26 W
• TC-F 18 W – 36 W
• TC-L 18 W- 40 W (ausser TC-L 55wW/80 W)
• TC-TEL 18 W – 32 W (ausser TC-TEL 42 W/57 W)



Selbsttest

• Selbsttestfunktion gemäss IEC 62034
• Optische Statusanzeige mit zweifarbiger LED
• Zustand des Akkumulators
• Zustand der FL-Röhre
• Ladezyklus

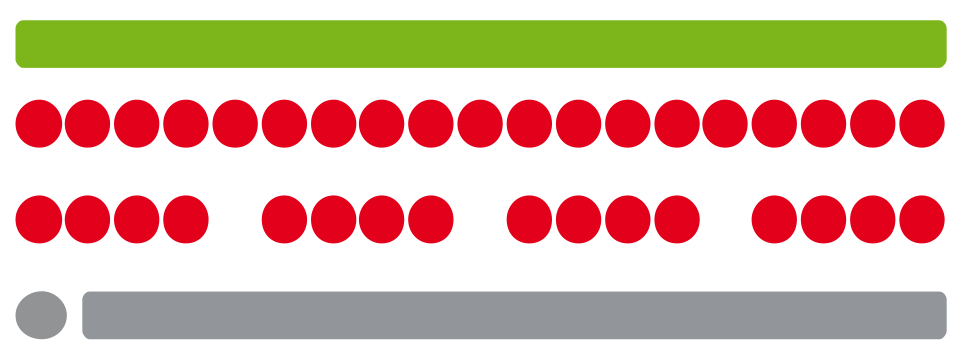

Optische Statusanzeige

permanent grün = keine Störung
permanent rot blinkend = Fehler Akku
intermittierend rot blinkend = Fehler Leuchtmittel
dunkel = Fehler System

Notleuchten mit eingebautem automatischem Selbsttest bedürfen lediglich einer regelmässigen, visuellen Kontrolle der Statusanzeige (LED)
sowie der Leuchte.
LED grün: Keine Störung / Normalzustand
LED permanent rot blinkend: Akku fehlerhaft durch entweder ungenügend Kapazität oder unterbrochener Akkuzuleitung. Die Alarmrückstellung
erfolgt sofort nach der Fehlerbehebung.
LED intermittierend rot blinkend: LED-Anordnung nicht angeschlossen oder defekt. Beachten Sie, dass ein defektes Leuchtmittel nicht sofort
nach dem Schadensereignis, bzw. die Alarmrückstellung nicht sofort nach der Fehlerbehebung, sondern erst nach dem nächsten Selbsttest
angezeigt wird.
LED leuchtet nicht: Bei vorhandenem Netz muss die LED-Statusanzeige nach max. 5 Minuten grün werden, ansonsten fehlt die Netzspannung
des Gerätes oder das Notlichtelement ist defekt.



Sicherheit

• Schutzklasse I
• Schutzart IP20



Prüfzeichen

• CENELEC Zertifikat Nr. ENEC 88-104095
• CE



Normen

• gemäß EN 60598-2-22
• EN 61347-2-7
• EN 61347-2-13
• EN 62386
• EN 62034
• EN 55015
• EN 61000-3-2
• EN 61000-3-3
• EN 61547
• geeignet in Anlagen nach: VDE 0108 oder EN 50172
• RoHs konform
