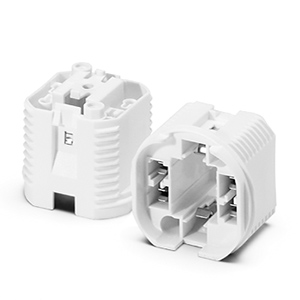

G24-, GX24-Fassungen
G24,- GX24-Fassungen mit Außengewindemantel
Für einseitig gesockelte Kompakt-Leuchtstofflampen
TC-D, TC-T, TC-DEL, TC-TEL
Die hier abgebildeten Zeichnungen und Fotos zeigen jeweils nur Fassungen für Lampen mit Sockel G24q-1
Bei der Befestigung der Fassung ist zu berücksichtigen, dass die TC-T- und TC-TEL-Lampen über die Fassung hinausragen.
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5–1 qmm (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen:
Einzel-Steckklemmen: 0,5–1 qmm (Starterkreis)
Rückseitige Bohrungen für selbstschneidende
Schrauben nach ISO 1481/7049-ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3
Zentrales Durchgangsloch für Schraube M3
Verdrehungsschutznocken
Für Aufsteckkappen Typ 85070, 97665, 97511, 83282
Außengewinde 40 x 2,5 IEC 60399
Für Schaubringe Typ 08610
| Typ | Artikel- nummer | Sockel | Lampe | Leistung (W) | Gwicht (g) | Preis Euro |
|---|---|---|---|---|---|---|
| 71002 | 527503 | G24d-2/GX24d-2 | TC-D/TC-T | 18 / 18 | 12,7 | 4,77 € |
| 71003 | 527504 | G24d-3/GX24d-3 | TC-D/TC-T | 26 / 26 | 12,7 | 4,77 € |
| 71019 | 527512 | G24Xq-3/-4* | TC-TEL | 26, 32 / 42 | 15,2 | 5,22 € |
| 71014 | 527509 | G24Xq-4 | TC-TEL | 42 | 15,2 | 5,22 € |
| 71015 | 527510 | G24Xq-5 | TC-TEL | 57 | 15,8 | 5,88 € |
| 71016 | 527511 | G24Xq-6 | TC-TEL | 70 | 15,8 | 5,88 € |
| * Die Fassung 527512 darf nur in Leuchten verwendet werden, die mit elektronischen Vorschaltgeräten betrieben werden, welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken. | ||||||
