G24-, GX24-Fassungen
G24,- GX24-Fassungen mit Glattmantel
Für einseitig gesockelte Kompakt-Leuchtstofflampen
TC-D, TC-T, TC-DEL, TC-TEL

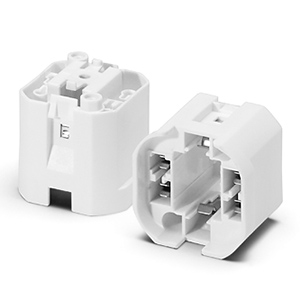

Die hier abgebildeten Zeichnungen und Fotos zeigen jeweils nur Fassungen für Lampen mit Sockel G24q-1
Bei der Befestigung der Fassung ist zu berücksichtigen, dass die TC-T- und TC-TEL-Lampen über die Fassung hinausragen.
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5–1 qmm (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen:
Einzel-Steckklemmen: 0,5–1 qmm (Starterkreis)
Rückseitige Bohrungen für selbstschneidende
Schrauben nach ISO 1481/7049-ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3
Zentrales Durchgangsloch für Schraube M3
Verdrehungsschutznocken
Für Aufsteckkappen Typ 85070, 97665, 97511, 83282
Die Fassung 527745 darf nur in Leuchten verwendet werden, die mit elektronischen Vorschaltgeräten betrieben werden,
welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken.
welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken.
| Typ | Artikel- nummer | Sockel | Lampe | Leistung (W) | Gwicht (g) | Preis Euro |
|---|---|---|---|---|---|---|
| 71502 | 527736 | G24d-2/GX24d-2 | TC-D/TC-T | 18 / 18 | 13 | 4,63 € |
| 71512 | 527740 | G24q-2/GX24q-2 | TC-DEL/TC-TEL | 18 / 18 | 14,5 | 4,54 € |
| 71513 | 527741 | G24q-3/GX24q-3 | TC-DEL/TC-TEL | 26 / 26, 32 | 14,5 | 5,13 € |
| 71519 | 527745 | G24Xq-3/-4* | TC-TEL | 26, 32 / 42 | 14,5 | 5,13 € |
| 71515 | 527743 | G24Xq-5 | TC-TEL | 57 | 15,1 | 5,46 € |
| 71516 | 527744 | G24Xq-6 | TC-TEL | 70 | 15,1 | 5,46 € |
| * Die Fassung 527745 darf nur in Leuchten verwendet werden, die mit elektronischen Vorschaltgeräten betrieben werden, welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken. | ||||||
