G24-, GX24-Fassungen
G24-, GX24-Einsteck-Fassungen
Für einseitig gesockelte Kompakt-Leuchtstofflampen
TC-D, TC-T, TC-DEL, TC-TEL

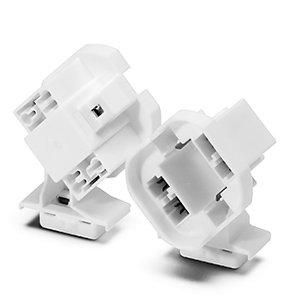

Die hier abgebildeten Zeichnungen und Fotos zeigen jeweils nur Fassungen für Lampen mit Sockel G24q-1
Bei der Befestigung der Fassung ist zu berücksichtigen, dass die TC-T- und TC-TEL-Lampen über die Fassung hinausragen.
Lampenlage: 45°
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5–1 qmm (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen:
Einzel-Steckklemmen: 0,5–1 qmm (Starterkreis)
Einsteckfuß für Ausschnitt 10x20 mm für Wanddicke 0,6–1 mm
Kabelführung durch Steckfuß möglich
| Typ | Artikel- nummer | Sockel | Lampe | Leistung (W) | Gwicht (g) | Preis Euro |
|---|---|---|---|---|---|---|
| 71303 | 527587 | G24d-3/GX24d-3 | TC-D/TC-T | 26 / 26 | 10,2 | 5,21 € |
| 71313 | 527591 | G24q-3/GX24q-3 | TC-DEL/TC-TEL | 26 / 26, 32 | 12,1 | 5,46 € |
| 71319 | 527596 | G24Xq-3/-4* | TC-TEL | 26, 32 / 42 | 12,1 | 5,46 € |
| 71314 | 527592 | G24Xq-4 | TC-TEL | 42 | 12,1 | 5,46 € |
| 71315 | 527594 | G24Xq-5 | TC-TEL | 57 | 12,6 | 5,80 € |
| 71316 | 527595 | G24Xq-6 | TC-TEL | 70 | 12,6 | 6,26 € |
| * Die Fassung 527596 darf nur in Leuchten verwendet werden, die mit elektronischen Vorschaltgeräten betrieben werden, welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken. | ||||||
