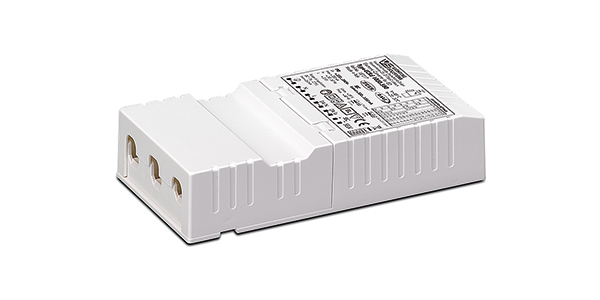

LED Treiber Konstantstrom kompakt dimmbar
PrimeLine DIP switch C-R3 loop DALI2
- Kompakte Gehäusebauform
- Mit integrierter Zugentlastung
- Zur Durchverdrahtung
- Wählbarer Ausgangsstrom über DIP-Schalter
- Der Ausgangsstrom kann zwischen 300 mA
und 1050 mA (187217) bzw. zwischen 650 mA
und 1400 mA (187218) frei eingestellt werden. - Geeignet für Zentralbatterieanlagen für die Notbeleuchtung gemäß EN 50172
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 176–275 V, 0 Hz
- Steckklemmen: primärseitig 0,75–2,5 mm²
und sekundärseitig 0,5–1,5 mm² - Leistungsfaktor bei Volllast: 0,95
- Stand-by-Verluste: < 0,5 W
- Leerlaufspannung (Umax.): 59 V
- Die LED-Module dürfen sekundärseitig nicht
geschaltet werden. - Dimmbereich: 1 bis 100 %
- Ist kein Dimmsignal angelegt beträgt die Helligkeit 100 %.
- Schutz gegen Netztransienten bis 2 kV (zwischen L und N) bzw. bis 4 kV (zwischen L/N–PE)
- Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre

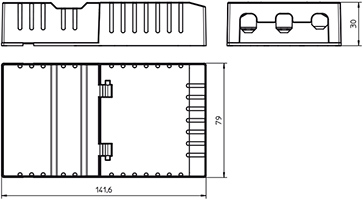

Abmessungen
Länge: 141,6 mm
Breite: 79 mm
Höhe: 30 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung | THD | Effizienz bei Volllast | Rippel <1000Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±7,5%) | DC (V) | % | % (230 V) | % | |||
| 40 | ECXd 1050.560 | 187217 | 220-240 | 260-196 | 5 / 50 | 300-1050 | 10-54 | <11 | >90 | <3 | 93,91 € |
| 52 | ECXd 10400.561 | 187218 | 220-240 | 330-256 | 5 / 50 | 650-1400 | 8-42 | <16 | >90 | <3 | 105,73 € |
