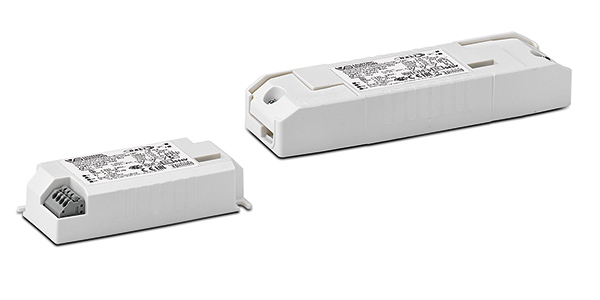

LED Treiber Konstantstrom kompakt dimmbar
PrimeLine DIP switch C-R3 DALI2 Flat
- Kompakte Gehäusebauform
- Zum unabhängigen Betrieb mit Zugentlastung
- Zum Einbau ohne Zugentlastung
- Der gewünschte Ausgangsstrom wird durch Dip-Schalter eingestellt.
- Geeignet für Zentralbatterieanlagen für die Notbeleuchtung gemäß EN 50172
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 198–276 V, 0 Hz
- Steckklemmen: 0,5–1,5 mm²,
- Leistungsfaktor bei 12 W: 0,95
- Stand-by-Verluste: < 0,5 W
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Dimmbereich: 1 bis 100 %
- Ist kein Dimmsignal angelegt beträgt die Helligkeit 100 %.
- Schutz gegen Netztransienten
bis 2 kV (zwischen L und N)
und bis 4 kV (zwischen L/N und PE) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse I (Einbauversion);
Schutzklasse II (unabhängige Version) - SELV
- Produktgarantie 5 Jahre

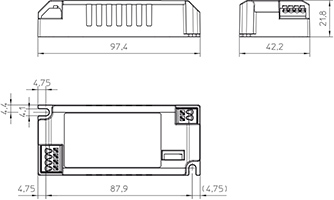

Abmessungen 187053
Länge: 97,5 mm
Breite: 42,5 mm
Höhe: 22 mm

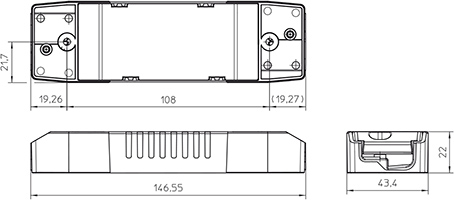

Abmessungen 187054
Länge: 146,5 mm
Breite: 43,5 mm
Höhe: 22 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung | THD | Effizienz bei Volllast | Rippel 100Hz | Preis Euro | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | Einbau | Unabhängig | V | mA | A / µs | mA | DC (V) | % (230 V) | % (230 V) | % | Einbau | Unabhängig | |
| 40 | ECXd 700.436 | 187053 | 187054 | 220-240 | 200 | 5 / 50 | 250 ±6% | 10-49 | <10 | >89 | <3 | 82,39 € | 83,87 € |
| 13,0 | 280 ±6% | 10-49 | |||||||||||
| 14,5 | 310 ±6% | 10-49 | |||||||||||
| 15,5 | 340 ±5% | 10-48 | |||||||||||
| 16,7 | 370 ±5% | 10-48 | |||||||||||
| 18,0 | 400 ±5% | 10-47 | |||||||||||
| 19,2 | 430 ±5% | 10-47 | |||||||||||
| 20,5 | 460 ±5% | 10-47 | |||||||||||
| 21,5 | 490 ±5% | 10-46 | |||||||||||
| 22,8 | 520 ±5% | 10-46 | |||||||||||
| 23,7 | 550 ±5% | 10-45 | |||||||||||
| 24,5 | 580 ±5% | 10-44 | |||||||||||
| 25,7 | 610 ±5% | 10-44 | |||||||||||
| 26,0 | 640 ±5% | 10-41 | |||||||||||
| 26,0 | 670 ±5% | 10-39 | |||||||||||
| 26,0 | 700 ±5% | 10-37 | |||||||||||
