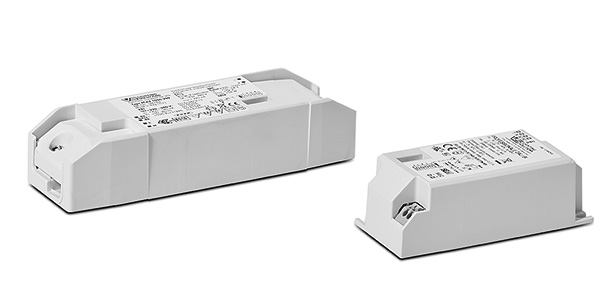

LED Treiber Konstantstrom kompakt dimmbar
PrimeLine DIP switch C-R3 DALI2
- Kompakte Gehäusebauform
- Zum unabhängigen Betrieb mit Zugentlastung
- Zum Einbau ohne Zugentlastung
- Der gewünschte Ausgangsstrom wird durch Dip-Schalter eingestellt.
- Geeignet für Zentralbatterieanlagen für die Notbeleuchtung gemäß EN 50172
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 170–280 V, 0 Hz
- Steckklemmen: 0,5–1,5 mm²,
- Leistungsfaktor bei 12 W: 0,95
- Stand-by-Verluste: < 0,5 W
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Dimmbereich: 1 bis 100 %
- Ist kein Dimmsignal angelegt beträgt die Helligkeit 100 %.
- Schutz gegen Netztransienten bis 2 kV (zwischen L und N)
- Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse I (Einbauversion);
- Schutzklasse II (unabhängige Version)
- SELV
- Produktgarantie 5 Jahre
Abmessungen 186762
Länge: 97,2 mm
Breite: 43,2 mm
Höhe: 30,1 mm

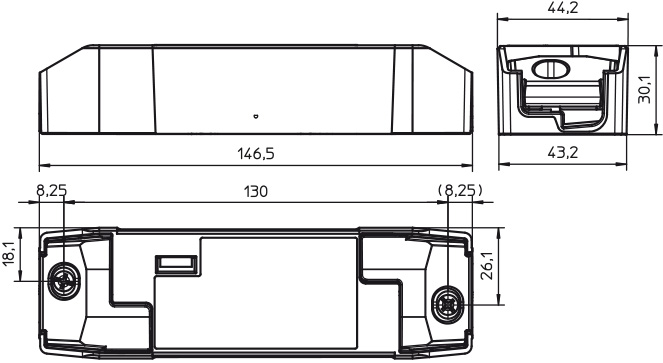

Abmessungen 186763
Länge: 146,5 mm
Breite: 43,2 mm
Höhe: 30,1 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung | THD | Effizienz bei Volllast | Rippel 100Hz | Preis Euro | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | Einbau | Unabhängig | V | mA | A / µs | mA (±5%) | DC (V) | % (230 V) | % (230 V) | % | Einbau | Unabhängig | |
| 16 | ECXd 1050.299 | 186762 | 186763 | 220-240 | 200 | 5 / 50 | 300 ±6% | 10-54 | <10 | >90 | <3 | 95,87 € | 98,95 € |
| 18 | 350 ±6% | 10-54 | |||||||||||
| 21 | 400 ±6% | 10-54 | |||||||||||
| 24 | 450 ±6% | 10-54 | |||||||||||
| 27 | 500 ±5% | 10-54 | |||||||||||
| 29 | 550 ±5% | 10-54 | |||||||||||
| 32 | 600 ±5% | 10-54 | |||||||||||
| 35 | 650 ±5% | 10-54 | |||||||||||
| 38 |
700 ±5% | 10-54 | |||||||||||
| 750 ±5% | 10-51 | ||||||||||||
| 800 ±5% | 10-48 | ||||||||||||
| 850 ±5% | 10-45 | ||||||||||||
| 900 ±5% | 10-43 | ||||||||||||
| 950 ±5% | 10-40 | ||||||||||||
| 1000 ±5% | 10-38 | ||||||||||||
| 1050 ±5% | 10-36 | ||||||||||||
