LED-Anschlusstechnik - High Power

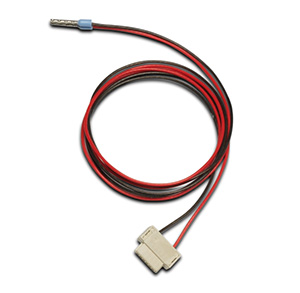

Feed-in-Kabel Mono
Die Verbindungstechnik dient zur elektrischen Kontaktierung von LED-Einbaumodulen untereinander und zu DigiLED CA-Farbsteuergeräten. Dazu stehen Flachband-Systemkabel, Feed-in-Kabel, Verteiler- und Slaveplatinen zur Verfügung.
Flachband-Systemkabel und Feed-in-Kabel sind so ausgelegt, dass die Montage von LED-Einbaumodulen an einem DigiLED CA-Farbsteuergerät oder einer Verteiler- sowie Slaveplatine bis zu einer maximalen Stromtragfähigkeit gemäß Tabelle unten erfolgen kann.
Beim Aufbau des 24 V CA-Systems ist darauf zu achten, dass durch Kombination der Leitungslängen die minimale Versorgungsspannung aus den Datenblättern der LED-Einbaumodule eingehalten wird.
Für den verpolungssicheren Anschluss von monochromen LED-Einbaumodulen an 24 V-Versorgungseinheiten. Dabei wird die Dimmfunktion der Module nicht unterstützt.
| Typ | Kabellänge | Artikel- Nummer | Preis Euro |
|---|---|---|---|
| WU-VB-006-HP-Feed-in-500mm mono | 500 mm | 542267 | 17,50 € |
Polbelegung
| Pol | Farbcodierung | Funktion | Max. Stromtragfähigkeit | Farbkodierung Flachband-Systemkabel |
|---|---|---|---|---|
| 1 | rot | Versorgungsleitung für LED-Einbaumodule (+24 V) | 5 A | blau |
| 2 | orange | PWM-Signalleitung für Kanal 1 | 1,25 A | grau |
| 3 | grün | PWM-Signalleitung für Kanal 2 | 1,25 A | grau |
| 4 | blau | PWM-Signalleitung für Kanal 3 | 1,25 A | grau |
| 5 | lichtgrau | PWM-Signalleitung für Kanal 4 | 1,25 A | grau |
| 6 | schwarz | Versorgungsleitung für LED-Einbaumodule (GND) | 5 A | grau |
