LED-Anschlusstechnik - High Power
EasyConnect Kabel für AluLED
Die Verbindungstechnik dient zur elektrischen Kontaktierung von LED-Einbaumodulen untereinander und zu DigiLED CA-Farbsteuergeräten. Dazu stehen Flachband-Systemkabel, Feed-in-Kabel, Verteiler- und Slaveplatinen zur Verfügung.
Flachband-Systemkabel und Feed-in-Kabel sind so ausgelegt, dass die Montage von LED-Einbaumodulen an einem DigiLED CA-Farbsteuergerät oder einer Verteiler- sowie Slaveplatine bis zu einer maximalen Stromtragfähigkeit gemäß Tabelle unten erfolgen kann.
Beim Aufbau des 24 V CA-Systems ist darauf zu achten, dass durch Kombination der Leitungslängen die minimale Versorgungsspannung aus den Datenblättern der LED-Einbaumodule eingehalten wird.
Max. zulässiger Strom: 3 A
Anzahl der Adern: 2/4
(Aderquerschnitt: 0,35 qmm/22 AWG)
| Typ | Kabellänge | Artikel- Nummer | Preis Euro |
|---|---|---|---|
| Für monochrome Module mit 2 Adern | |||

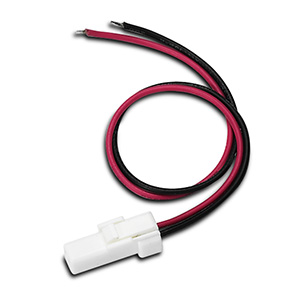

| Einspeisungskabel für Stromversorgung |
25 cm | 543426 | 11,66 € |
| PCB–PCB Verbinder | 50 cm | 543427 | 23,35 € |
| Für RGB-Module mit 4 Adern | |||
| Einspeisungskabel für Stromversorgung |
25 cm | 543428 | 16,66 € |
| PCB–PCB Verbinder | 50 cm | 543429 | 33,37 € |
| Farbe | Artikel- Nummer | Preis Euro |
|---|---|---|
| Schrumpfkappen | ||
| Für die Abdichtung freier Anschlusskabel Innenkleber-beschichtet |
||
| klar | 571150 | 1,38 € |
| schwarz | 571151 | 1,38 € |
Polbelegung
| Pol | Farbcodierung | Funktion | Max. Stromtragfähigkeit | Farbkodierung Flachband-Systemkabel |
|---|---|---|---|---|
| 1 | rot | Versorgungsleitung für LED-Einbaumodule (+24 V) | 5 A | blau |
| 2 | orange | PWM-Signalleitung für Kanal 1 | 1,25 A | grau |
| 3 | grün | PWM-Signalleitung für Kanal 2 | 1,25 A | grau |
| 4 | blau | PWM-Signalleitung für Kanal 3 | 1,25 A | grau |
| 5 | lichtgrau | PWM-Signalleitung für Kanal 4 | 1,25 A | grau |
| 6 | schwarz | Versorgungsleitung für LED-Einbaumodule (GND) | 5 A | grau |
