LED-Anschlusstechnik - High Power
Flachband-Systemkabel
Die Verbindungstechnik dient zur elektrischen Kontaktierung von LED-Einbaumodulen untereinander und zu DigiLED CA-Farbsteuergeräten. Dazu stehen Flachband-Systemkabel, Feed-in-Kabel, Verteiler- und Slaveplatinen zur Verfügung.
Flachband-Systemkabel und Feed-in-Kabel sind so ausgelegt, dass die Montage von LED-Einbaumodulen an einem DigiLED CA-Farbsteuergerät oder einer Verteiler- sowie Slaveplatine bis zu einer maximalen Stromtragfähigkeit gemäß Tabelle unten erfolgen kann.
Beim Aufbau des 24 V CA-Systems ist darauf zu achten, dass durch Kombination der Leitungslängen die minimale Versorgungsspannung aus den Datenblättern der LED-Einbaumodule eingehalten wird.
Für die verpolungssichere Verbindung von LED-Einbaumodulen und/oder -gruppen untereinander und zum Anschluss an Verteilerplatinen.

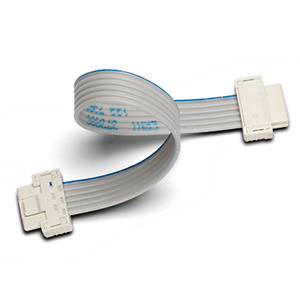

Das sechsadrige Flachband-Systemkabel wird mittels vorkonfektionierten Steckern direkt in die Buchsen der LED-Einbaumodule und Verteilerplatinen gesteckt.
| Typ | Kabellänge | Artikel- Nummer | Preis Euro |
|---|---|---|---|
| WU-VB-002-HP-20mm | 20 mm | 539476 | {source}<?php require_once('tmp/config/db.php'); echo getPrice("539476"); ?>{/source} |
| WU-VB-002-HP-100mm | 100 mm | 539475 | {source}<?php require_once('tmp/config/db.php'); echo getPrice("539475"); ?>{/source} |
Flachbandverlängerungskabel
| Typ | Kabellänge | Artikel- Nummer | Preis Euro |
|---|---|---|---|
| WU-VB-008-HP-extension-400mm | 400 mm | 543187 | {source}<?php require_once('tmp/config/db.php'); echo getPrice("543187"); ?>{/source} |
Polbelegung
| Pol | Farbcodierung | Funktion | Max. Stromtragfähigkeit | Farbkodierung Flachband-Systemkabel |
|---|---|---|---|---|
| 1 | rot | Versorgungsleitung für LED-Einbaumodule (+24 V) | 5 A | blau |
| 2 | orange | PWM-Signalleitung für Kanal 1 | 1,25 A | grau |
| 3 | grün | PWM-Signalleitung für Kanal 2 | 1,25 A | grau |
| 4 | blau | PWM-Signalleitung für Kanal 3 | 1,25 A | grau |
| 5 | lichtgrau | PWM-Signalleitung für Kanal 4 | 1,25 A | grau |
| 6 | schwarz | Versorgungsleitung für LED-Einbaumodule (GND) | 5 A | grau |
