G24-, GX24-FassungenFassung

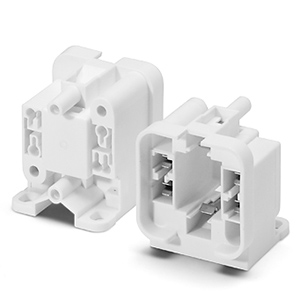

G24-, GX24-Aufbau-Fassungen



Für einseitig gesockelte Kompakt-Leuchtstofflampen
TC-D, TC-T, TC-DEL, TC-TEL

Die hier abgebildeten Zeichnungen und Fotos zeigen jeweils nur Fassungen für Lampen mit Sockel G24q-1
Bei der Befestigung der Fassung ist zu berücksichtigen, dass die TC-T- und TC-TEL-Lampen über die Fassung hinausragen.

Gehäuse: PBT GF, weiß, T140, Nennwert: 2/500
Doppel-Steckklemmen: 0,5–1 qmm (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen:
Einzel-Steckklemmen: 0,5–1 qmm (Starterkreis)
Unterseitige Bohrungen für selbstschneidende Schrauben nach ISO 1481/7049-ST4,2-C/F
Unterseitige Langlöcher für Schrauben M4
Rückseitige Bohrungen für selbstschneidende Schrauben nach ISO 1481/7049-ST2,9-C/F
und ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3

527790


TypArtikel-
nummer
SockelLampeLeistung
(W)
Gwicht
(g)
Preis
Euro
71702 527791 G24d-2/GX24d-2 TC-D/TC-T 18 / 18 13,2 4,80 €
71703 527792 G24d-3/GX24d-3 TC-D/TC-T 26 / 26 13,2 4,80 €
71712 527795 G24q-2/GX24q-2 TC-DEL/TC-TEL 18 / 18 15,2 5,31 €
71713 527796 G24q-3/GX24q-3 TC-DEL/TC-TEL 26 / 26, 32 15,2 5,31 €
71714 527797 G24Xq-4 TC-TEL 42 15,2 5,31 €
71715 527798 G24Xq-5 TC-TEL 57 15,8 5,64 €
71716 527799 G24Xq-6 TC-TEL 70 15,8 5,64 €
