Elektronische Leistungsumschalter
Elektronische Überlagerungszündgeräte mit Leistungsumschalter für HS-Lampen 50-250 W
Zur Zündung und Leistungsreduzierung von Natriumdampf-Hochdrucklampen (HS)
Gehäuse: PC
Steuerspannung: 230 V ±10 %
Ein- und Abschaltspannung: 170–198 V
Phasenlage des Zündimpulses: 60–90 °el und 240–270 °el
Max. zul. Gehäusetemperatur: 80 °C
Steckklemmen: 0,75-1,5 qmm
Befestigung: Gewindebolzen mit vormontierter Zahnscheibe und Mutter
Für Leuchten der Schutzklasse I und II
Für positive Schaltlogik einsetzbar unter Beachtung der Anschlussbelegung des Leistungsumschalters.
• für garantierten Volllastanlauf der Lampe
• Umschaltung auf Leistungsreduzierung erfolgt nach einer Umschaltzeit (Schaltverzögerung) von ca. 5 Minuten.
| Zündgerät mit Leistungsumschalter | Gehäuse | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

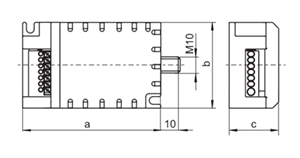

| Typ | Artikel- Nummer | Spannung AC V, Hz | Max. Lampen- strom A | Impuls- anzahl pro Netz- periode | Eigener- wärmung K | Verlust- leis- tung W | Zünd- span- nung kV | Belas- tungs- kapazität pF | Program- mierte Abschalt- zeit Sek./Hz | a mm | b mm | c mm | Ge- wicht g | Preis Euro |
| HS-Lampen 50 und 70 W | ||||||||||||||

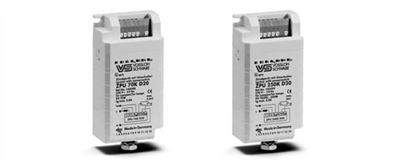

| ZPU 70 K D20 | 142098 | 230, 50 / 220, 60 | 2 | 4 | < 2 | < 15 | 1,8-2,3 | 20-200 | 1216/50-60 | 96 | 50 | 32 | 240 | 97,75 € |
| HS-Lampen 70 (DE) bis 250 W | ||||||||||||||
| ZPU 250 K D20 | 142099 | 230, 50 / 220, 60 | 3 | 6 | < 2 | < 15 | 4-5 | 20-50 | 1216/50-60 | 96 | 50 | 32 | 240 | 101,64 € |
