Elektronische Leistungsumschalter
Elektronische Leistungsumschalter für HS-Lampen bis 600 W u. HM-Lampen bis 700 W
Für Natriumdampf-Hochdrucklampen (HS)
und Quecksilberdampflampen (HM)
Für die Leistungsreduzierung unter Verwendung
von Vorschaltgeräten mit Anzapfung und
Überlagerungszündgeräten
Gehäuse: PC
Max. zul. Gehäusetemperatur: 80 °C
Schraubklemmen: 0,75–2,5 qmm
Befestigung: Gewindebolzen mit vormontierter
Zahnscheibe und Mutter
Für Leuchten der Schutzklasse I und II
Vorteile PR 12 K LC
• intelligentes, selbstlernendes Konzept
• eine aufwendige Anpassung der Leistungsreduzierung an den sich
laufend ändernden Tag-Nacht-Zyklus ist nicht mehr erforderlich
• eine Sommer/Winterumstellung enfällt
• einfache Programmierung mittels Drehkodierschalter
• keine zusätzliche Steuerleitung erforderlich
• optimal geeignet für den nachträglichen Einbau in bestehende Leuchten
• geeignet für den Einsatz in Leuchten mit Schutzklasse I und II

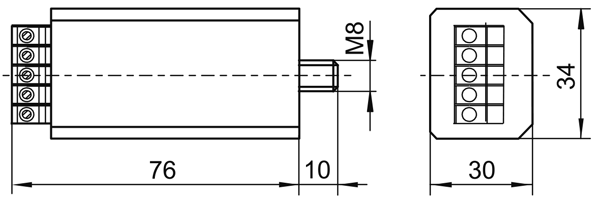

| Leistungsumschalter | Gehäuse | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Artikel- Nummer | Spannung AC V, Hz | Max. Kontakt- nennstrom A/ | Eigener- wärmung K | Integrierte Schaltver- zögerung | Steuerphase zur- Leistungsreduzierung (Schaltlogik) | a mm | b mm | c mm | Ge- wicht g | Preis Euro |
| Leistungsreduzierung mit Steuerphase | |||||||||||
| PU 12 K | 140621 | 230, 50 / 220, 60 | 8/0,5; 12/1 | < 25 | - | ab- oder zuschalten | 74 | 34 | 27 | 100 | 78,32 € |
| PU 120 K* | 140622 | 230, 50 / 220, 60 | 8/0,5; 12/1 | < 10 | 327 Sek. | abschalten | 74 | 34 | 37 | 100 | 78,32 € |
| PU 121 K* | 140623 | 230, 50 / 220, 60 | 8/0,5; 12/1 | < 25 | 327 Sek. | zuschalten | 74 | 34 | 37 | 100 | 78,32 € |
| Leistungsreduzierung ohne Steuerphase | |||||||||||
| PR 12 K LC** | 142170 | 220-230±10%, 50 220±10%, 60 |
8/0,5; 12/1 | < 12 | wählbar | ohne Steuerphase | 76 | 34 | 31 | 100 | 92,13 € |
| PR 12 K D*** | 142150 | 220-230±10%, 50 220±10%, 60 |
8/0,5; 12/1 | < 12 | wählbar | ohne Steuerphase | 76 | 34 | 31 | 100 | 77,01 € |
| * Für garantierten Volllastanlauf der Lampe ** Reduzierzeit wählbar, Umschaltzeitpunkt passt sich automatisch an den sich laufend ändernden Tag-Nacht-Zyklus an *** Umschaltung auf Leistungsreduzierung erfolgt nach einer konstanten Umschaltzeit (Schaltverzögerung); Umschaltzeit wählbar: 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 Std. bei 50 Hz |
|||||||||||
