Leuchtenschutz und Leistungsregelung
Einschaltstrombegrenzer
ESB-6K
Zur Begrenzung der kapazitiven Einschaltströme elektronischer Vorschaltgeräte und Konverter für LED-Module
Diese Produkte erzeugen durch ihr kapazitives Verhalten hohe Einschaltströme. Durch das kurzzeitige Zuschalten eines Begrenzungswiderstands wird der Einschaltstrom auf einen unkritischen Wert reduziert (siehe Grafik unten). Mehrere LED-Treiber oder elektronische Vorschaltgeräte können unter Berücksichtigung des maximalen Dauerstroms des Einschaltstrombegrenzers nachgeschaltet werden. Es verhindert somit das Auslösen von Sicherheitsautomaten und die Beschädigung von vorgeschalteten Relaiskontakten.
ESB-6K
Gehäuse: PC
Abmessungen (LxBxH): 55 x28x27 mm
Gewicht: 61 g
Schraubklemmen: 0,5–1,5 mm²
AC-Typen VDE-zertifiziert

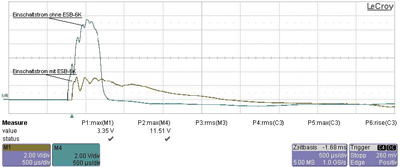

Beispiel mit 150 W LED-Treiber
Braun: mit ESB
Blau: ohne ESB
1 V = 1 A
| Typ | Artikel- nummer | Netzspannung | Leistungs- aufnahme | Max. Dauer- strom | Begrenzungs- widerstand | Begrenzungs- dauer | Max. zulässige Gehäuse- temperatur | Min. zulässige Umgebungs- Temperatur | Befestigung | Preis Euro | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/60Hz V± 10 % | DC V± 10 % | W | A | Ω | AC ms | DC ms | (°C) | (°C) | ||||
| ESB 6 K | 149820 | 220-240 | – | 0,25 | 6 | 20 | ca. 18 | – | 80 | -30 | M8x10 | 45,80 € |
| ESB-6K-DC | 149823 | 220-240 | 225-250 | 0,25 | 6 | 20 | ca. 18 | ca. 30 | 80 | -30 | M8x10 | -- |
