Leuchtenschutz und Leistungsregelung
Einschaltstrombegrenzer

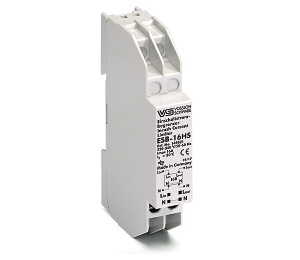

ESB-16HS
Zur Begrenzung der kapazitiven Einschaltströme elektronischer Vorschaltgeräte und Konverter für LED-Module
Diese Produkte erzeugen durch ihr kapazitives Verhalten hohe Einschaltströme.
Durch das kurzzeitige Zuschalten eines Begrenzungswiderstands wird der Einschaltstrom auf einen unkritischen Wert reduziert (siehe Grafik unten).
Mehrere LED-Treiber oder elektronische Vorschaltgeräte können unter Berücksichtigung des maximalen Dauerstroms des Einschaltstrombegrenzers nachgeschaltet werden.
Es verhindert somit das Auslösen von Sicherheitsautomaten und die Beschädigung von vorgeschalteten Relaiskontakten.
ESB-6K
Gehäuse: PC

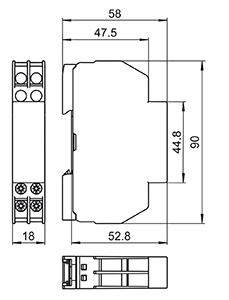

Abmessungen (LxBxH): 90x18x58 mm
Gewicht: 75 g
Schraubklemmen: 0,5–2,5 mm²
Beispiel mit 150 W LED-Treiber
Braun: mit ESB
Blau: ohne ESB
1 V = 1 A
| Typ | Artikel- nummer | Netzspannung 50/60 Hz V± 10 % | Leistungs- aufnahme | Max. Dauer- strom | Begrenzungs- widerstand | Begrenzungs- dauer | Max. zulässige Gehäuse- temperatur | Min. zulässige Umgebungs- Temperatur | Befestigung | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|
| W | A | Ω | ms | (°C) | (°C) | |||||
| ESB 16HS | 149821 | 220-240 | 0,6 | 16 | 11,2 | ca. 18 | 80 | -30 | Hutschiene | 217,31 € |
