LED Treiber Konstantstrom kompakt
EasyLine Simple Fix R-R3
- Kompakte Gehäusebauform
- Wählbarer Ausgangsstrom über sekundärseitigen Dip-Schalter.
- Der gewünschte Ausgangsstrom wird durch Dip-Schalter eingestellt.
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Steckklemmen: 0,2–1,5 mm²
- Leistungsfaktor bei Volllast: > 0,95
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Schutz gegen Netztransienten bis 1 kV (zwischen L und N)
- Elektronischer Kurzschlussschutz
- Überlastschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur

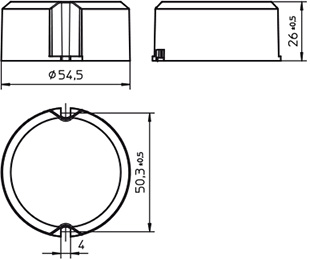

Abmessungen
187113, 187114
Durchmesser: 54,5 mm
Höhe: 26 mm
Durchmesser: 54,5 mm
Höhe: 26 mm

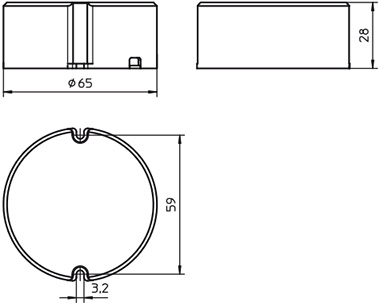

Abmessungen
187115
Durchmesser: 65 mm
Höhe: 28 mm
Durchmesser: 65 mm
Höhe: 28 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | DC (V) | % (230 V) | % | |||
| 22 | ECXe 500.476 | 187113 | 220-240 | 144-91 | 25 / 180 | 500 | 28-43 | >87 | <3 | 21,84 € |
| 25 | ECXe 600.477 | 187114 | 220-240 | 171-107 | 25 / 180 | 600 | 28-42 | >87 | <3 | 21,84 € |
| 30 | ECXe 700.478 | 187115 | 220-240 | 198-124 | 20 / 150 | 700 | 28-42 | >89 | <3 | 25,47 € |
