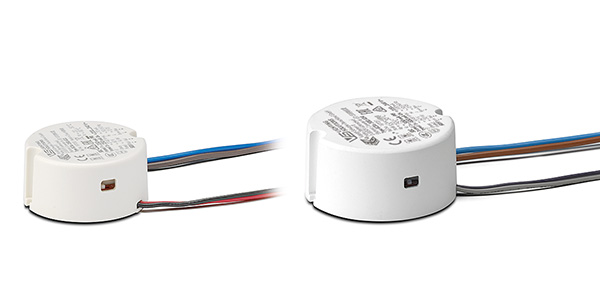

LED Treiber Konstantstrom kompakt
EasyLine DIP switch R-R3
- Kompakte Gehäusebauform
- Wählbarer Ausgangsstrom über sekundärseitigen Dip-Schalter.
- Der gewünschte Ausgangsstrom wird durch Dip-Schalter eingestellt.
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Steckklemmen: 0,2–1,5 mm²
- Leistungsfaktor bei Volllast: > 0,95
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Schutz gegen Netztransienten bis 1 kV (zwischen L und N)
- Elektronischer Kurzschlussschutz
- Überlastschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur
Abmessungen
187050
Durchmesser: 45 mm
Höhe: 20,4 mm
Durchmesser: 45 mm
Höhe: 20,4 mm
Abmessungen
187051, 187052
Durchmesser: 55 mm
Höhe: 25 mm
Durchmesser: 55 mm
Höhe: 25 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±7,5%) | DC (V) | % (230 V) | % (230 V) | % | |||
| 15 | ECXe 350.433 | 187050 | 220-240 | 82-66 | 10 / 139 | 250-350 | 27-40 | 10 | >87 | <2 | 21,84 € |
| 20 | ECXe 500.434 | 187051 | 220-240 | 118-92 | 15 / 164 | 400-500 | 30-40 | 5 | >90 | <3 | 23,53 € |
| 28 | ECXe 700.435 | 187052 | 220-240 | 161-123 | 15 / 158 | 600-700 | 30-40 | 6 | >90 | <2 | 25,17 € |
