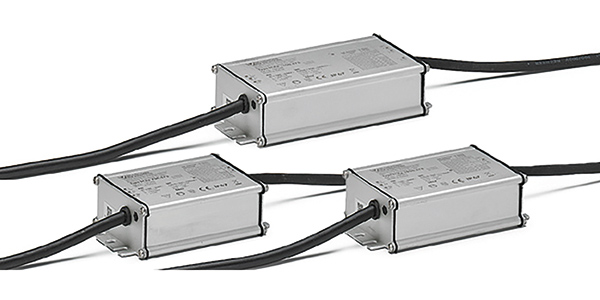

LED Treiber Konstantstrom kompakt
EasyLine DIP Switch S-100 V IP
- Kompakte Gehäusebauform
- Wählbarer Ausgangsstrom über DIP switch
- Spannungsversorgung: 100–244 V ±10 %
- Netzfrequenz: 50/60 Hz
- Vormontierte Anschlussleitungen:
primär: 3x1 mm² (AWG17), Länge: 300 mm
sekundär: 2x1 mm² (AWG17), Länge: 300 mm - Leistungsfaktor bei Volllast: > 0,95
- Leerlaufspannung (Umax.):
187242: 60 V, 187243: 66 V, 187244: 65 V - Die LED-Module dürfen sekundärseitig nicht
geschaltet werden. - Schutz gegen Netztransienten
bis zu 6 kV (zwischen L und N) und
bis zu 10 kV (zwischen L/N und PE) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Überspannungsschutz am Eingang
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP67
- Schutzklasse I
- SELV
- Produktgarantie 5 Jahre
Abmessungen
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung | THD bei Volllast | Effizienz bei Volllast | Rippel <1000Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±8%) | DC (V) | % (230 V) | % (230 V) | % | |||
| 26 | ECXd 100.370 | 187242 | 220-240 | 23 | 0,41 / 50 | 100 | 29-42 | 13 | 78,5 | 21 | 67,82 € |
| 40 | ECXd 150.371 | 187243 | 220-240 | 33 | 0,72 / 49 | 150 | 29-42 | 12 | 80 | 24 | 70,48 € |
| 60 | ECXd 200.372 | 187244 | 220-240 | 44 | 0,77 / 56 | 200 | 29-42 | 12 | 81 | 26 | 78,05 € |
