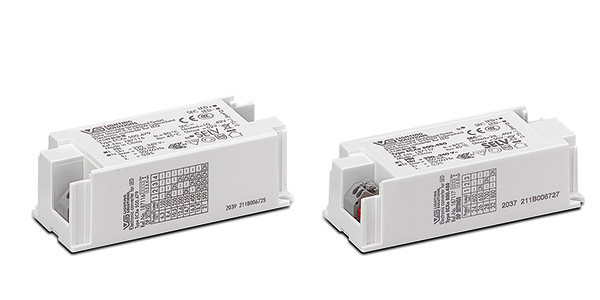

LED Treiber Konstantstrom kompakt
EasyLine DIP switch C-R1
- Kompakte Gehäusebauform
- Wählbarer Ausgangsstrom über Dip-Switch einstellbar
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Steckklemmen:
Starr 0,5–1,5 mm²
Litze 0,75–1,5 mm² - Leistungsfaktor bei Volllast: > 0,95
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Schutz gegen Netztransienten bis 1 kV (zwischen L und N)
- Elektronischer Kurzschlussschutz
- Überlastschutz
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur

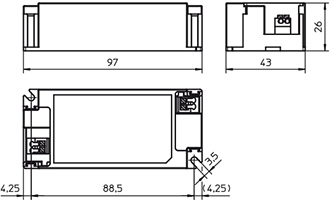

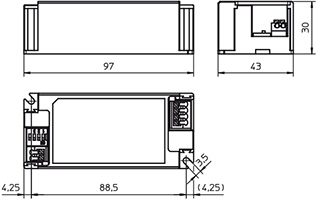

Abmessungen
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±7,5%) | DC (V) | % (230 V) | % (230 V) | % | |||
| 21 | ECXe 500.479 | 187116 | 220-240 | 152-96 | 10 / 200 | 150-500 | 10-42 | <5 | 89 | <1 | 21,38 € |
| 32 | ECXe 800.480 | 187117 | 220-240 | 260-198 | 30 / 200 | 600-800 | 28-40 | <6 | 93 | <1 | 21,38 € |
| 40 | ECXe 800.600 | 187279 | 220-240 | 215-195 | 16 / 230 | 500-800 | 35-50 | <16 | 89 | <1 | 23,47 € |
| 42 | ECXe 1050.482 | 187119 | 220-240 | 320-240 | 30 / 200 | 850-1050 | 28-40 | <6 | 90 | <1 | 22,42 € |
