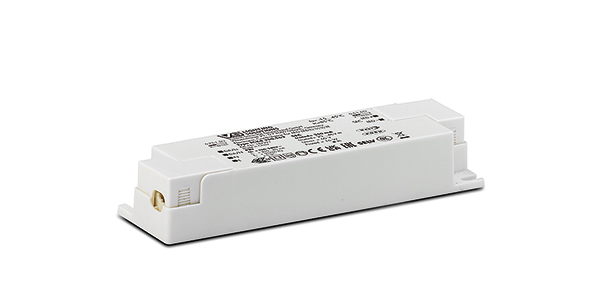

LED Treiber Konstantstrom kompakt dimmbar
EasyLine DIP Switch C-PC
- Kompakte Gehäusebauform
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Steckklemmen primärseitig: 0,5–1,5 mm²,
sekundärseitig: 0,5–1,5 mm² - Leistungsfaktor bei Volllast: < 0,9
- Leerlaufspannung (Umax.): 60 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Dimmung mit Phasenabschnittsdimmer möglich.
- Kompatibilität des Dimmers zum Treiber prüfen, um Störeffekte und Geräuschentwicklung zu vermeiden.
- Dimmbereich: 10–100 %
- Ist kein Dimmsignal angelegt beträgt die Helligkeit 100 %.
- Schutz gegen Netztransienten bis 1 kV
(zwischen L und N) bzw. 0,5 kV - Elektronischer Kurzschlussschutz
- Überlastschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre

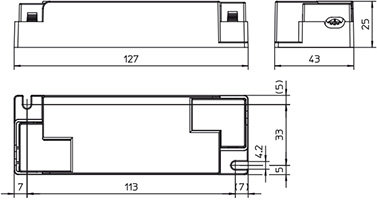

Abmessungen 187299, 187271
Länge: 127 mm
Breite: 43 mm
Höhe: 25 mm

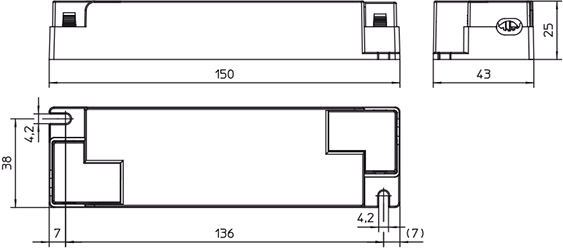

Abmessungen 187300, 187272
Länge: 150 mm
Breite: 43 mm
Höhe: 25 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung DC (V) | THD bei Volllast | Effizienz bei Volllast | Rippel <1000Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±8%) | V | % (230 V) | % (230 V) | % | |||
| 6 | ECXd 150.604 | 187299 | 220-240 | 37-33 | 3 / 35 | 100; 150 | 20-42 | 14 | 80 | <2 | 27,95 € |
| 10 | ECXd 250.597 | 187271 | 220-240 | 62-56 | 3 / 36 | 200; 250 | 20-42 | 10 | 80 | <2 | 28,74 € |
| 15 | ECXd 350.605 | 187300 | 220-240 | 85-78 | 3 / 28 | 300; 350 | 20-42 | 9 | 82 | <2 | 38,96 € |
| 30 | ECXd 700.598 | 187272 | 220-240 | 156-142 | 3 / 39 | 500; 700 | 20-42 | 12 | 85 | <2 | 44,17 € |
