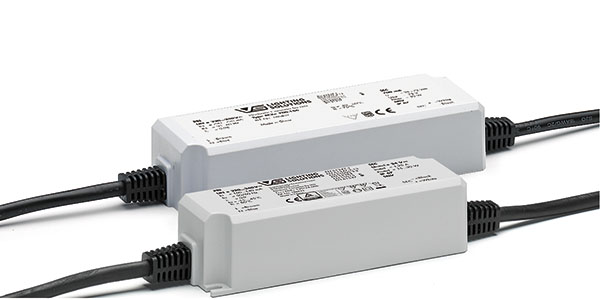

LED Treiber Konstantspannung 24 V
EasyLine 24 V I IP
24 V / max. 75 W, max. 100 W und max. 150 W – IP67
Diese LED-Konstantspannungstreiber sind für den IP67-Einsatz im hohen Leistungsbereich bis 75 W, 100 W bzw. 150 W konzipiert.
Elektronische Eigenschaften
Leistungsfaktor bei Volllast: > 0,95
Anschlusseigenschaften
Spannungsversorgung: 220–240 V ±10 %
Netzfrequenz: 50–60 Hz
Vorkonfektionierte Anschlussleitungen:
K30.2: H05RN-F
primär: 2 x0,75 mm²
sekundär: 2 x1 mm²
M58.1:
primär: 2 x2,08 mm²
sekundär: 2 x2,08 mm²
Sicherheitseigenschaften
Kurzschlussschutz: elektronisch
Überlastschutz
Leerlauffest
Schutzart: IP67
Schutzklasse I
Schutzklasse II (186432)
SELV
Zu erwartende Betriebslebensdauer
bei Betriebstemperaturen am tc-Punkt
| Best.-Nr. alle Typen | ||
|---|---|---|
| tc-Temperatur | 80 °C | 70 °C |
| Std. | 30.000 | 50.000 |
| Max. Leis- tung | Typ | Artikel- Nummer | Netz- spannung 50-60 Hz | Netz- strom | Einschalt- strom | Aus- gangs- strom | Span- nungs- aus- gang | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A/ μs | mA±5% | DC (V) | %(230V) | %(230V) | % | |||

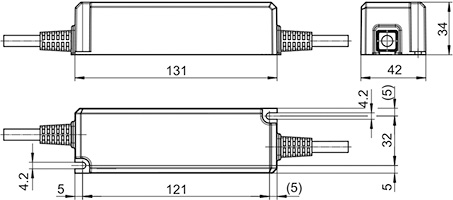

| Abmessungen: 131 x 42 x 34 mm | |||||||||||
| 30 | EDXe 130/24.066 | 186633 | 220-240 | 155-145 | 19,8/203 | 0-1250 | 24 | <10 | >88 | ≤ 3 | 56,68 € |

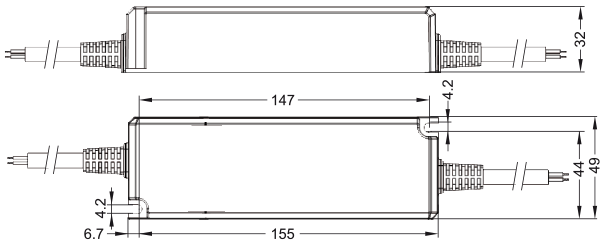

| Abmessungen: 155 x 49 x 32 mm | |||||||||||
| 75 | EDXe 175/24.040 | 186432 | 220-240 | 400-360 | 29/220 | 00-3125 | 24 | <10 | >88 | ≤ 3 | 86,52 € |
