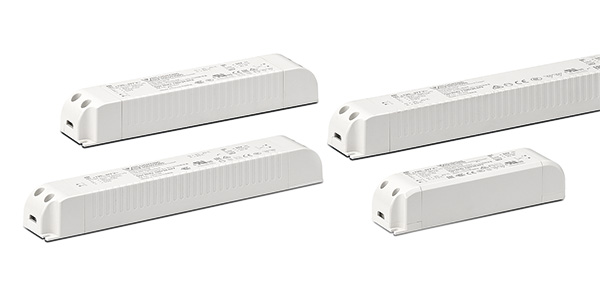

LED Treiber Konstantspannung 24 V
EasyLine 24 V C-L 120 V
- Kompakte Gehäusebauform
- Einsatz im mittleren und hohen Leistungsbereich bis zu 20, 40, 60 und 100 W
- Spannungsversorgung: 120–277 V ±10 %
- Netzfrequenz: 50–60 Hz
- Schraubklemmen: primärseitig 0,75–2,5 mm²,
sekundärseitig 0,5–2,5 mm² - Leistungsfaktor bei Volllast: > 0,98 C
- Schutz gegen Netztransienten
- Elektronischer Kurzschlussschutz
- Überlastschutz: reversibel
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur

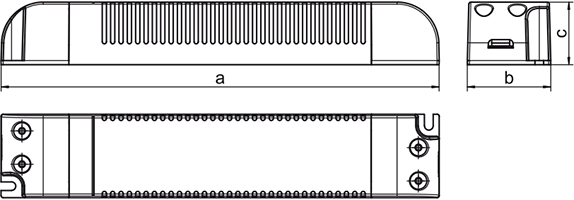

Abmessungen
| Artikel- nummer | Länge | Breite | Höhe |
|---|---|---|---|
| mm | mm | mm | |
| 187036 | 153 | 41 | 32 |
| 187037 | 210 | 40 | 30 |
| 187038 | 250 | 40 | 30 |
| 187039 | 310 | 40 | 36 |
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V | % (230 V) | % (230 V) | % | |||
| 20 | EDXe 120/24.075 | 187036 | 120-277 | 224-80 | 12 / 190 | 0-833 | 24 | <6 | >87 | ≤ 3 | 43,44 € |
| 40 | EDXe 140/24.076 | 187037 | 120-277 | 435-160 | 11 / 298 | 0-1670 | 24 | <8 | >87 | ≤ 3 | 57,35 € |
| 60 | EDXe 160/24.077 | 187038 | 120-277 | 635-230 | 13 / 285 | 0-2500 | 24 | <7 | >88 | ≤ 3 | 70,79 € |
| 100 | EDXe 1100/24.078 | 187039 | 120-277 | 930-365 | 24 / 365 | 0-4000 | 24 | <6 | >88 | ≤ 3 | 94,92 € |
