RX7s-Fassungen

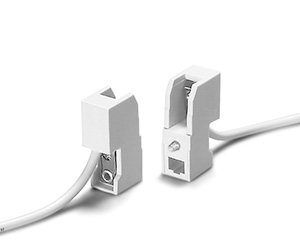

Teilumhüllte RX7s-Fassung



Hinweise zu Fassungen der Serie 323:
Beim Einbau müssen Schutz gegen elektrischen Schlag sowie Kriech- und Luftstrecken zu aktiven Teilen an der Rückseite der Fassung sichergestellt werden.
Bei der Benutzung des Zentralloches des Bügels zur Befestigung in der Leuchte muss durch Abstützung sichergestellt sein, dass keine Verformung des Bügels auftreten kann.
Bei der Verwendung von Fassungen für Lampen mit Zündimpulsen max. 20 kV ist der Leuchtenhersteller für die Einhaltung von Kriech- und Luftstrecken verantwortlich.

Gehäuse: Keramik, T350
Kontaktbolzen: Cu, Silberkuppe
Nennwert: 4/1000/5 kV
Leitung: Cu verzinnt, feindrähtig 1 qmm,
Si-Isolation max. Ø 3,6 mm, Länge: 200 mm
Befestigungsschraube M4
Gewicht: 26,2 g
