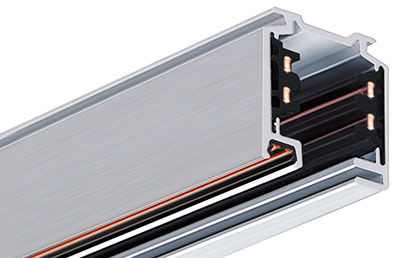

EUTRAC-Aufbauschiene

7-Leiter Aufbauschiene

+ Datenbus



Horizontale Biegung auf Anfrage möglich

Individueller Längenzuschnitt bauseitig möglich

Vorgestanzte Befestigungs-Langlöcher

Gewicht pro Meter: 0,94 kg

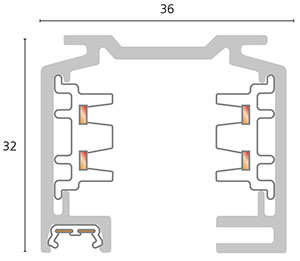

7-Leiter Aufbauschiene für drei Stromkreise plus Datenbus, bestehend aus einem stranggepressten Aluminiumprofil und zwei PVC-Trägerprofilen mit je zwei eingebetteten 2,5 mm2 Kupferleitern und einem PVC-Trägerprofil mit je zwei eingebetteten 1 mm2 vernickelten Kupferleitern, drei getrennt schaltbaren Stromkreisen, Schutzleiter über das Aluminiumprofil plus zwei Datenleiter. Eine bauseitige Längenanpassung kann problemlos durch einfaches Sägen vorgenommen werden. Ein Rückschneiden oder Biegen der Kupferleiter ist nicht notwendig. Die Schiene hat vorgestanzte Befestigungs-Langlöcher und ist für den Gebrauch im Handbereich zugelassen. Die Einbindung in Gebäudemanagementsysteme ist möglich. Adapter mit Datenbus­abgriff gewährleisten über den SELV-Sicherheitsbaustein die Einhaltung der Sicherheitskleinspannungsrichtlinie (SELV nach EN 60950).

Die Dateninformationen können entlang der Stromschiene an beliebiger Stelle
mit den Busadaptern abgegriffen werden. Neben dem DALI Protokoll kann der Datenbus auch für DMX, 0 - 10 V oder KNX Protokolle genutzt werden.

Adapter ohne Datenbusabgriff können über den normalen Phasenabgriff ebenfalls
in die Schiene mit Datenbus eingesetzt werden. In diesem Fall ist die Datenbus-­Funktionalität nicht verfügbar.
