Leuchtenschutz und Leistungsregelung
Programmierbarer Leistungsumschalter
für LED-Treiber - PR 12 KD
Der Leistungsumschalter PR 12 KD kann zur Leistungsreduzierung verwendet werden.

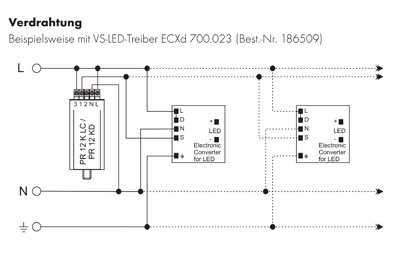

Er beschaltet den LST-Steuereingang des LED-Treibers. Dazu ist keine Steuerphase erforderlich.
Die vorprogrammierte Umschaltzeit ist wählbar. Die linke Hälfte des Drehschalters wird verwendet, um eine Rücksetzung zur vollen Leistung nach 11 Stunden zu erreichen; die rechte Seite dient der fortlaufenden Leistungsreduzierung, sobald die programmierte Zeit erreicht wurde.
Der Leistungsumschalter entspricht den Vorschriften der DIN EN 61347 und eignet sich für den Einsatz in Leuchten der Schutzklasse I und II.

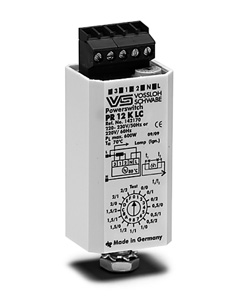

PR 12 KD
Gehäuse: PC
Abmessungen (LxBxH): 76 x34x30 mm
Gewicht: 100 g
Schraubklemmen: 0,75–2,5 mm²
| Typ | Artikel- nummer |
Nennspannung |
Max. | Max. Kontakt- nennstrom (A) | Verlust- leistung | Eigen- erwärmung | Umschaltzeit | Max. zulässige Gehäuse- temperatur | Min. zulässige Gehäuse- temperatur | Befestigung | Preis Euro | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V± 10 % | VA | λ = 0,5 | λ = 1 | W | K | (°C) | (°C) | |||||
| PR 12 KD | 142150 |
220-230 V/50 Hz |
3000 | 8 | 12 | < 1 | < 12 | wählbar | 80 | -30 | M8x10 | 77,01 € |
| * Umschaltzeit wählbar: 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 Std. bei 50 Hz **120–240 V ±10 % auf Anfrage erhältlich |
||||||||||||
