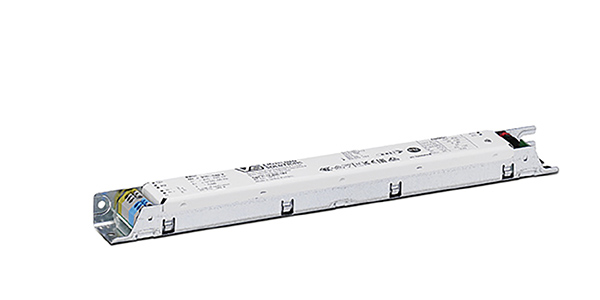

LED Treiber Konstantstrom linear dimmbar
PrimeLine NFC L DALI2 Dx
- Lineare Gehäusebauform
- Programmierbar über die NFC-Schnittstelle
(kontaktlos)
– Wählbarer Ausgangsstrom
– Programmierbare CLO-Funktion
– Anpassbares DC-Level - Mit integrierter Stromversorgung für Blu2Light-Komponenten
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 198–276 V, 0 Hz
- Steckklemmen: 0,2–1,5 mm²
- Leistungsfaktor bei Volllast: > 0,97
- Max. Arbeitsspannung (UOUT): 250 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Dimmbereich: 1 bis 100 %
- Schutz gegen Netztransienten
bis 1 kV (zwischen L und N) und
bis 2 kV (zwischen L/N und PE) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP00
- Schutzklasse I
- Produktgarantie 5 Jahre

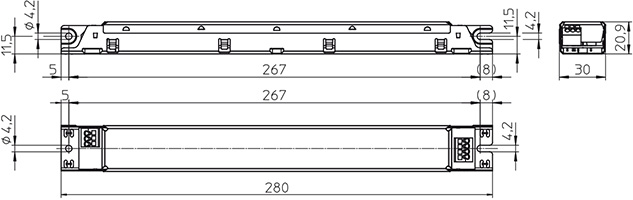

Abmessungen
Länge: 280 mm
Breite: 30 mm
Höhe: 21 mm
Systemarchitektur – NFC-Konfiguration
Mit dem NFC-Programmer (Best.-Nr. 186646) und dem EnOcean-USBStick (Best.-Nr. 186563) oder alternativ mit einem Feig-Programmiergerät oder der Feig-NFC-Antenne ist eine kontaktlose Programmierung von NFC-LED-Treibern möglich.
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt-strom | Ausgangs-strom DC | Ausgangs- spannung DC (V) | DALI-Bus- Stromversorgung (mA) | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V | garantiert | max. | % (230 V) | % (230 V) | % | |||
| 40 | ECXd 400.569 | 187238 | 220-240 | 210-195 | 24 / 235 | 100-400 | 30-120 | 50 | 62 | <9 | >90 | <1 | 107,87 € |
| 40 | ECXd 800.570 | 187239 | 220-240 | 240-190 | 30 / 270 | 400-800 | 30-70 | 50 | 62 | <11 | >88 | <1 | 107,87 € |
| 85 | ECXd 400.571 | 187240 | 220-240 | 425-390 | 25 / 220 | 100-400 | 100-225 | 50 | 62 | <5 | >94 | <1 | 115,74 € |
| 85 | ECXd 800.572 | 187241 | 220-240 | 425-390 | 30 / 270 | 400-800 | 30-130 | 50 | 62 | <5 | >92 | <1 | 115,74 € |
