LED Treiber Konstantstrom kompakt dimmbar

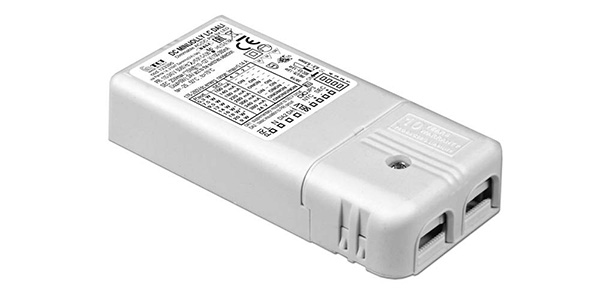

LED-Treiber MINI JOLLY LC DALI 20
- Dimmung DALI, DIP-SWITCH
- Multipower-Treiber mit DIP-Schalter zur Auswahl des Ausgangsstroms.
- Unabhängiger Treiber (IP20) für den Innenbereich
- Schutzklasse II gegen elektrischen Schlag bei direktem oder indirektem Berühren
- Aktive Leistungsfaktorkorrektur (PFC).
- Stromregelung ±5 % (einschließlich Temperaturschwankungen).
- Ein- und Ausgangsklemmen auf derselben Seite (Leiterquerschnitt bis zu 1,5 mm² / AWG15).
- Zugentlastungsschrauben im Primär- und Sekundärkreis für Kabel mit folgendem Durchmesser: PRI 3–8 mm / SEC 3–5 mm (DC MINI JOLLY LC DALI).
- Doppelte Ausgangsimpedanz für den Einsatz in elektrischen Haushaltsgeräten.
- Schutzfunktionen:
- gegen Überhitzung und Kurzschlüsse;
- gegen Netzspannungsspitzen;
- gegen Überlastung. - Thermischer Schutz = C.5.a.

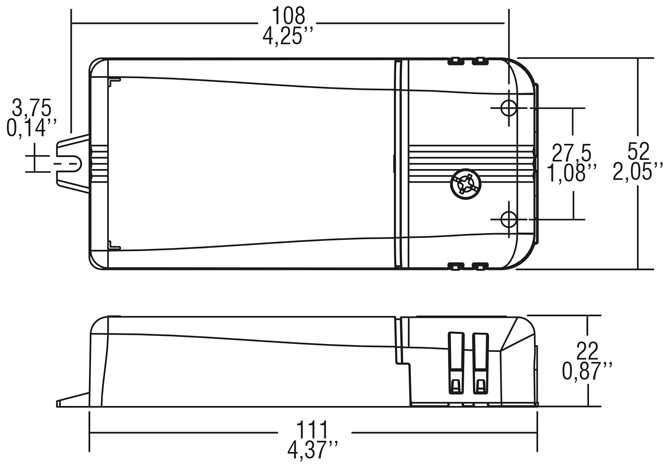

Abmessungen
Länge: 108 mm
Breite: 55 mm
Höhe: 22 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC (V) | U out | ta | tc | Effizienz bei Volllast | Rippel 100 Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | A / µs | mA | V | V | °C | °C | % | % | |||
| Konstantstromausgang | ||||||||||||
| 5 | DC MINI JOLLY LC DALI 151395 |
993867 | 99 ÷ 264 | 5/50 | 100 | 15...50 | 59 | -25...+50 | 75 | >88 | ≤ 3 | 70,60 € |
| 7 | 140 | 10...50 | ||||||||||
| 9 | 180 | 5...50 | ||||||||||
| 11 | 220 | 5...50 | ||||||||||
| 13 | 260 | 5...50 | ||||||||||
| 15 | 300 | 3...50 | ||||||||||
| 17 | 340 | 3...50 | ||||||||||
| 19 | 380 | 3...50 | ||||||||||
| Konstantspannungsausgang | ||||||||||||
| 9 | DC MINI JOLLY LC DALI 151395 |
993867 | 99 ÷ 264 | 5/50 | 3800 | 24 | - | -25...+50 | 75 | >88 | ≤ 3 | 70,60 € |
