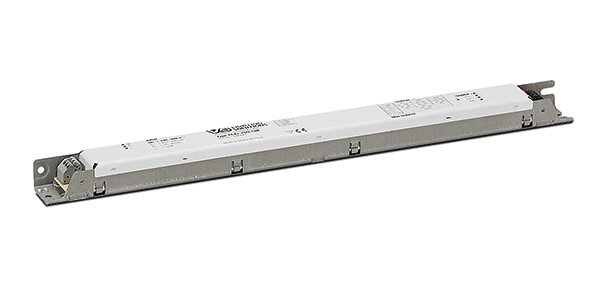

LED Treiber Konstantspannung 24 V
PrimeLine 24 V L DALI2
- Lineare Gehäusebauform
- Der gewünschte Ausgangsstrom wird mittels DALI oder 1–10 V eingestellt.
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 176–264 V, 0 Hz
- Steckklemmen: 0,2–1,5 mm²
- Leistungsfaktor bei Volllast: 0,95
- Die LED-Module dürfen sekundärseitig nicht
geschaltet werden. - PWM-Dimmung mit 1 kHz
- Analoge Dimmung über 1–10 V- oder DALI-Schnittstelle möglich.
- Dimmung auch über Widerstand (100 kΩ) an 1–10 V-Schnittstelle möglich.
- Dimmbereich: 1 bis 100 %
- Schutz gegen Netztransienten
bis 2 kV (zwischen L und N) und
bis 4 kV (zwischen L/N und PE) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Schutzart: IP20
- Schutzklasse I
- SELV
- Produktgarantie 5 Jahre

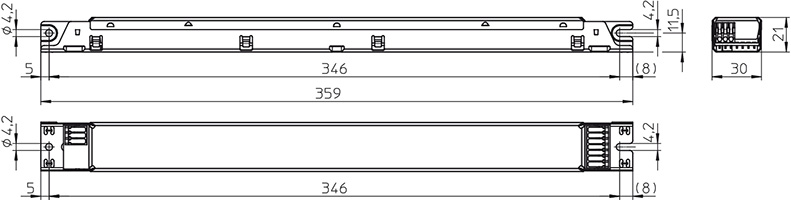

Abmessungen
Länge: 359 mm
Breite: 30 mm
Höhe: 21 mm
Breite: 30 mm
Höhe: 21 mm

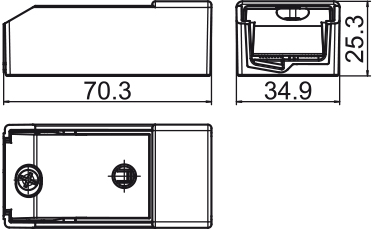

Zugentlastung für M10
Für unabhängigen Betrieb
separat erhältlich
Verp.-Einh.: 100 St. (= 50 Paar)
Best.-Nr.: 187073
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V (±5%) | % (230 V) | % (230 V) | % | |||
| 70 | EDXd 170/24.081 | 187058 | 220-240 | 323-390 | 15 / 600 | 0-2900 | 24 | <15 | >87 | ≤ 3 | 112,97 € |
| 120 | EDXd 1120/24.082 | 187059 | 220-240 | 759-480 | 30 / 250 | 0-5000 | 24 | <15 | >92 | ≤ 3 | 153,97 € |
| 30 | EDXd 130/24.083 | 187060 | 220-240 | 180-161 | 30 / 250 | 0-1250 | 24 | <15 | >87 | ≤ 3 | 94,85 € |
