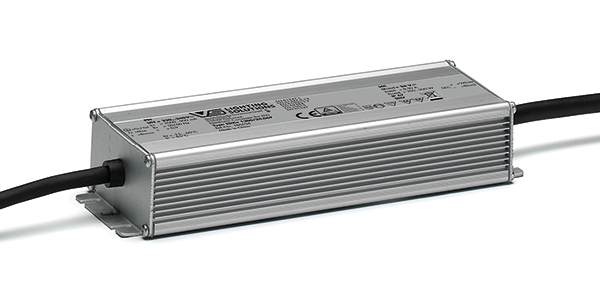

LED Treiber Konstantspannung 24 V
EasyLine 24 V I-L IP
- Kompakte Gehäusebauform IP67
- Einsatz im hohen Leistungsbereich bis zu
100, 150, 200, 250 und 320 W - Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Vorkonfektionierte Anschlussleitungen
186433, 186434: primärseitig: 2x2,08 mm²,
sekundärseitig: 2x2,08 mm², Länge: 335 mm
186634: primärseitig: H05RN-F 3x1 mm²,
sekundärseitig: AWG14, Länge: 335 mm
187040, 187041: primärseitig: 3x1 mm²,
sekundärseitig: 2x2,5 mm², Länge: 335 mm - Leistungsfaktor bei Volllast: > 0,95 C
- Schutz gegen Netztransienten
- Elektronischer Kurzschlussschutz
- Überlastschutz: reversibel
- Leerlauffest
- Schutzart: IP67
- Schutzklasse I
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur

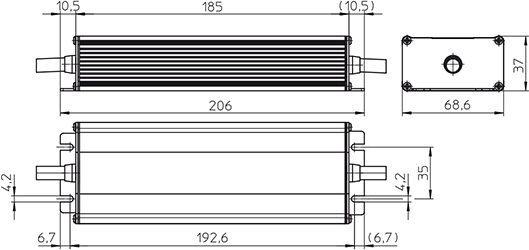

Abmessungen
| Artikel- nummer | Länge | Breite | Höhe |
|---|---|---|---|
| mm | mm | mm | |
| 186433 | 206 | 68,6 | 37 |
| 186434 | 206 | 68,6 | 37 |
| 186634 | 206 | 68,6 | 37 |
| 187040 | 258 | 86,2 | 47,2 |
| 187041 | 258 | 86,2 | 47,2 |
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V | % (230 V) | % (230 V) | % | |||
| 100 | EDXe 1100/24.041 | 186433 | 220-240 | 540-480 | 65 / 187 | 0-4200 | 24 | <10 | >89 | ≤ 3 | 131,39 € |
| 150 | EDXe 1150/24.042 | 186434 | 220-240 | 800-720 | 77 / 172 | 0-6240 | 24 | <10 | >90 | ≤ 3 | 145,26 € |
| 200 | EDXe 1200/24.067 | 186634 | 220-240 | 1000-900 | 107 / 209 | 0-8300 | 24 | <10 | >94 | ≤ 3 | 164,86 € |
| 250 | EDXe 1250/24.079 | 187040 | 220-240 | 1300-1185 | 117 / 227 | 0-10400 | 24 | <7 | >94 | ≤ 3 | 241,52 € |
| 320 | EDXe 1320/24.080 | 187041 | 220-240 | 1600-1525 | 122 / 230 | 0-13300 | 24 | <7 | >92 | ≤ 3 | 266,68 € |
