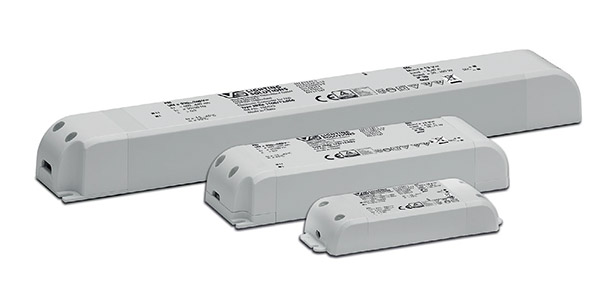

LED Treiber Konstantspannung 12 V
EasyLine 12 V C-L Gen.2
- Lineare Gehäusebauform
- Einsatz im mittleren und hohen Leistungsbereich
von 60 bis 100 W - Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Schraubklemmen: 0,75–1,5 mm²
- Leistungsfaktor bei Volllast: > 0,9 C
- Schutz gegen Netztransienten
- Elektronischer Kurzschlussschutz
- Überlastschutz: reversibel
- Leerlauffest
- Schutzart: IP20
- Schutzklasse II
- SELV
- Produktgarantie 5 Jahre
bei empfohlener Betriebstemperatur

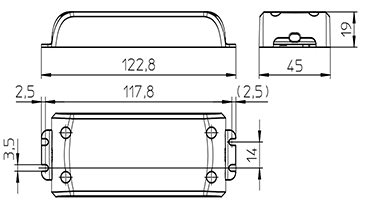

Abmessungen
187460
Länge: 122,8 mm
Breite: 45 mm
Höhe: 19 mm
Breite: 45 mm
Höhe: 19 mm

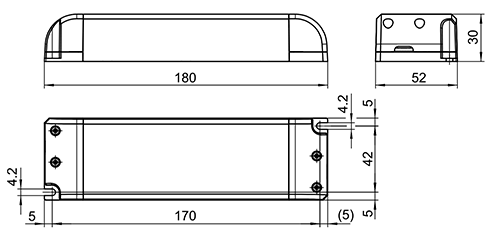

Abmessungen
187461, 187462
Länge: 180 mm
Breite: 52 mm
Höhe: 30 mm
Breite: 52 mm
Höhe: 30 mm

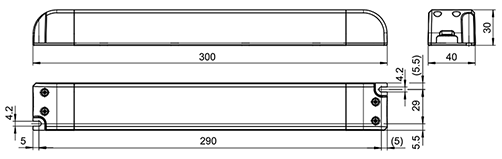

Abmessungen
187463
Länge: 300 mm
Breite: 40 mm
Höhe: 30 mm
Breite: 40 mm
Höhe: 30 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V (±5%) | % (230 V) | % (230 V) | % | |||
| 20 | EDXe 120/12.095 | 187460 | 220-240 | 270-190 | 186 / 11 | 0-1670 | 12 | n.a. | >86 | ≤ 5 | 15,55 |
| 60 | EDXe 160/12.096 | 187461 | 220-240 | 330-290 | 27 / 450 | 0-5000 | 12 | <11 | >88 | ≤ 5 | 35,25 |
| 75 | EDXe 175/12.097 | 187462 | 220-240 | 390-355 | 29 / 250 | 0-6250 | 12 | <8 | >90 | ≤ 5 | 39,80 |
| 100 | EDXe 1100/12.098 | 187463 | 220-240 | 550-430 | 38 / 350 | 0-8300 | 12 | <7 | >90 | ≤ 5 | 50,10 |
