LED-Konstantstromtreiber - Zubehör

SchnittstelleSmartphone-App,

Dimmung mit Bluetooth



DALI, 1-Kanal

Versorgungseingang: 220–240 V, 50 Hz
Max. 1,2 A
Bluetooth 4.0 light, Smartgeräte
Funksignal 2,4 bis 2,483 GHz, 4dBm
Signalausgang: 7 mA
Max. Bemessungstemperatur: 70 °C

Kostenlose App von Casambi, auch kompatibel mit Philips Hue; zum Regeln, Konfigurieren, Speichern von Szenen; Foto der Leuchte im Raum wird zur Schaltfläche; neue Leuchten werden automatisch erkannt, Gateway nicht erforderlich, mit integrierter Antenne.

Im Einbaugehäuse oder mit Zugentlastung für Netzkabel. Geschalteter Netzausgang kann Betriebsgerät primärseitig ausschalten.
Auch steuerbar über Wandschalter AN/AUS.

Den Link zur App zum Steuern Ihrer Beleuchtung finden Sie auf der Internetseite www.casambi.com, ebenso Bedienungsanleitung und weitere Infos.

Der Strom auf der Netzseite der Schnittstelle darf bestimmte Grenzwerte nicht überschreiben.

Im dauernden Betrieb gilt für den Strom bei ta= 30 °C: I < 1,2 A

Bei höheren Temperaturen verringert sich der Strom um 0,1 A alle 7 Grad. Es wird empfohlen, max. 100 W zu schalten.

Beim Einschalten ziehen LED-Versorger in der Regel einen erhöhten Einschaltstrom für eine bestimmte Zeitdauer. Je kürzer die Zeit ist, desto höhere Ströme sind verträglich.
Für den Einschaltspitzenstrom und die Halbwertsbreite der Zeit gilt folgende Formel: I (A)² x t (ms) < 1150

Unabhängig von der Zeit gilt als absoluter Höchstwert: I < 46 A

Wenn der LED-Versorger die Bedingungen nicht erfüllt, muss er direkt ans Netz angeschlossen werden.
Überprüfen Sie, dass das Licht bei einer Steuerspannung < 0,5 V aus ist.

Das Gerät enthält eine integrierte Antenne. Beim Einbau in ein Metallgehäuse muss ein Ausschnitt bei der Unterseite des Geräts vorgesehen werden, um Sendung und Empfang zu ermöglichen.

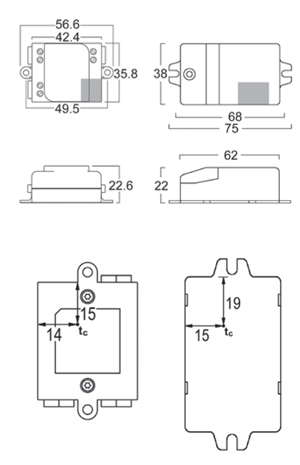

Position und Mindestgröße s. Zeichnung (Grau).

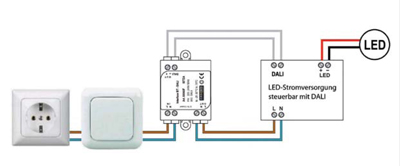

Anschlussschema 1:
Schnittstelle schaltet LED-Versorger
auf der Primärseite

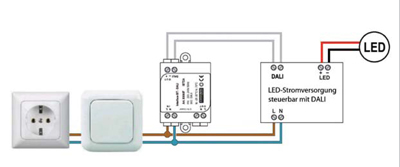

Anschlussschema 2:
Schnittstelle schaltet LED-Versorger
nicht auf der Primärseite
