LED-Kostantstromtreiber - Bereich Straße
ComfortLine LED-Treiber
– zur Leistungsreduzierung
700/400 mA/max. 75 W
Die elektronischen LED-Konstantstromtreiber sind speziell für den Einsatz in der Straßenbeleuchtung.
Sie ermöglichen eine einfache Realisierung der Leistungsreduzierung.
Über Zuschaltung einer Phase kann zwischen 700 mA und 400 mA geschaltet werden.
Elektrische Eigenschaften
Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
Leistungsfaktor bei Volllast: > 0,9
Anschlusseigenschaften
Spannungsversorgung: 120–277 V ±10 %
Netzfrequenz: 50–60 Hz
Vorkonfektionierte Anschlussleitung:
primärseitig: 3 x 0,75 mm²
sekundärseitig: 2 x 0,75 mm²
Leistungsreduzierung
Der nominale Ausgangsstrom wird durch das Zuschalten der Steuerphase (LST) auf 57 % reduziert.
Durch den Anschluss von L (schwarz) und LST (orange) an die Netzspannung wird die Leistungsreduzierung durch den verringerten
Ausgangsstrom realisiert. Wenn diese Funktion nicht eingesetzt wird, sollte eine zusätzliche Klemme in der Leuchte vorgesehen werden,
um die LST-Leitung zu fixieren.
Sicherheitseigenschaften
Schutz gegen Netztransienten bis 6 kV (zwischen L und N)
elektronischer Kurzschlussschutz
Überlastschutz
Leerlauffest
Schutzart: IP65
Schutzklasse II
Zu erwartende Betriebslebensdauer
bei Betriebstemperaturen am tc-Punkt
| Betriebs- strom | Best.-Nr. 186397 | |
|---|---|---|
| 700 mA |
85 °C | 75 °C |
| Std. | 50.000 | 100.000 |
| Max. Leist. W | Typ | Artikel- Nummer | Spannung 0 Hz, 50-60 Hz V | Netz- strom mA | Ausgangsstrom DC mA | Ausgangs- spannung DC V | Max. Spannung ohne Last DC V | Effizienz bei Volllast %(230V) | Umgebungs- temperatur ta °C | Gehäuse- temperatur tc °C | Ge- wicht g | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

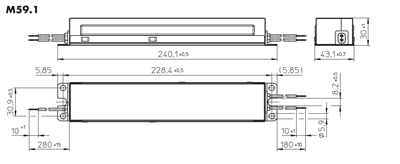

| M59.1 – Abmessung: 240,1 x 43,1 x 30 mm | ||||||||||||
| 75 | ECXe 700G.114 | 186397 | 120-277 | 700-304 | 700 ±5%
400 ±5% |
54-107 | < 250 | < 88 | -40 bis 55 | 85 | 625 | 106,78 € |
