LED-Konstantstromtreiber - Bereich Büro/Indoor
ComfortLine LED-Treiber
– dimmbar
4x60 mA / max. 4x9W
500 mA / max. 107 W
Die linearen LED-Konstantstromtreiber sind für den Einsatz in der Büro- und Shopbeleuchtung konzipiert.
Elektrische Eigenschaften:
Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
Leistungsfaktor bei Volllast: > 0,95
Standby-Verluste: < 0,5 W
Dimmeigenschaften:
Die Dimmung wird über ein PWM-Signal auf den Nominalstrom erreicht.
Dimmbereich: 3 bis 100 %
Ist kein Dimmsignal angelegt beträgt die Helligkeit 100 %.
Anschlusseigenschaften:
Spannungsversorgung: 220–240 V ±10 %
Netzfrequenz: 50–60 Hz
Gleichspannungsbetrieb: 198–264 V DC, 0 Hz
(Absenkung auf 176 V bei verkürzter Lebensdauer möglich)
Steckklemmen: 0,2–1,5 mm²
Sicherheitseigenschaften:
Elektronischer Kurzschlussschutz
Überlast- und Übertemperaturschutz
Leerlauffest
Schutzart: IP20
Schutzklasse I
Zu erwartende Betriebslebensdauer
bei Betriebstemperaturen am tc-Punkt
| Betriebs- strom | Best.-Nr. alle Typen | |
|---|---|---|
| alle |
70 °C | 60 °C |
| Std. | 50.000 | 100.000 |
| Max. Leist. W | Typ | Artikel- Nummer | Spannung 50-60 Hz V | Netz- strom mA | Ausgangsstrom DC mA | Ausgangs- spannung DC V | Max. Spannung ohne Last DC V | Effizienz bei Volllast %(230V) | Umgebungs- temperatur ta °C | Gehäuse- temperatur tc °C | Ge- wicht g | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M10 - Abmessungen: 359x30x21 mm | ||||||||||||

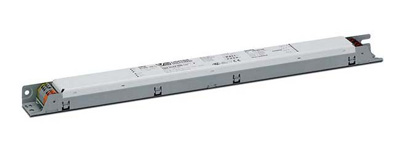

| 4x9 | ECXd 460.110 | 186384 | 198-264 220-240 |
180-140 170-150 | 4x60 ±5% | 55-150 | < 450 | > 91 | -25 bis 50 | 70 | 230 | 90,04 € |
| 107 | ECXd 500.163 | 186460 | 198-264 220-240 |
557-412 502-460 | 500 ±5%/±10% | 90-215 | < 450 | > 90 | -20 bis 50 | 70 | 220 | 96,17 € |
