LED Line Fix

LUGA 2014 zum Anschrauben (280 mm)

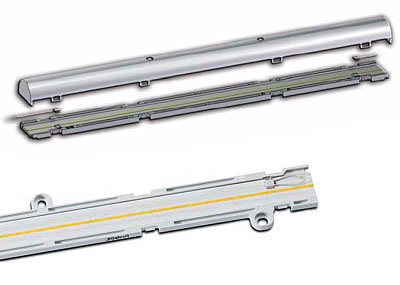

Lichtmodul mit Halter und Abdeckung
LED Line Fix LUGA besteht aus einem energieeffizienten COB-Linearmodul und einem Halter mit verschiedenen Befestigungsmöglichkeiten und einer Abdeckung, die für den Einbau in Innenraumleuchten mit direktem oder indirektem Licht konzipiert wurden.
Die schnelle, sichere und flexible Art der Befestigung im Leuchtenkörper zum Einkleben, zum Einklipsen oder zum Anschrauben (Zhaga-konformes Lochmaß L28/L56W4) ist die ideale Lösung für lineare Beleuchtungsapplikationen.
Das Lichtmodul besteht aus einem Halter aus wärmeleitfähigem Kunststoff und einer klaren oder matten Abdeckung, die eine geschlossene Einheit bilden, schützen das LED-Modul und isolieren es gegenüber der Leuchte elektrisch.
Die matte Abdeckung reduziert eine Blendung und ermöglicht eine Lichtverteilung ähnlich einer Leuchtstofflampe.

Technische Merkmale LUGA Line-Modul
Zulässige Betriebstemperatur am tc-Punkt: –40 bis 85 °C
Effizienzen bis zu 151 lm/W
Farbwiedergabeindex Ra: > 80
Anfängliche Farbgenauigkeit: 3 SDCM; 4 SDCM Farbverschiebung nach 50.000 Std.
Lichtstromdegradation L90/B10: 55.000 Std. (IF 700 mA)
Elektrischer Anschluss über seitliche Anschlussleitungen 28AWG

Typische Anwendungsbereiche
• Büro- und Schulbeleuchtung
• Shopbeleuchtung
• Industriebeleuchtung
• T5/T8-Ersatz als Einbaumodul

Technische Merkmale LED Line Fix Halter
Haltermaterial: wärmeleitender Kunststoff
Leitungsführung: seitlich oder unterseitig
Bei linearer Aneinanderreihung min. 1 mm Abstand zwischen den Baugruppen zur Wärmeausdehnung vorsehen.
Bei Versionen mit Abdeckungen sind die LED-Module bereits komplett verdrahtet.
Bei Versionen ohne Abdeckung müssen die Verbinder zusätzlich bestellt werden.

LED Line Fix zum Anschrauben
Mit Abdeckung
Schutzart: IP40
Abmessung (L xBxH): 284 x 40 x16,1mm
Durchgangslöcher für Schrauben M4
Anzugsdrehmoment: 0,6–0,7 Nm
Gewicht: 67 g, Verp.-Einh.: 4 Stück
Typ: 89301, Zeichnung D





Optische Betriebsdaten
bei tp= 65 °C
Die angegebenen Werte gelten nur für LED Line Fix ohne Abdeckung.
Beim Einsatz von Abdeckungen ergeben sich folgende Effizienzen: klar (97 %), matt (90 %)
