AluLED IP64/IP66/IP67
RGB-Systemarchitektur mit DigiLED-Farbsteuerungsmodulen

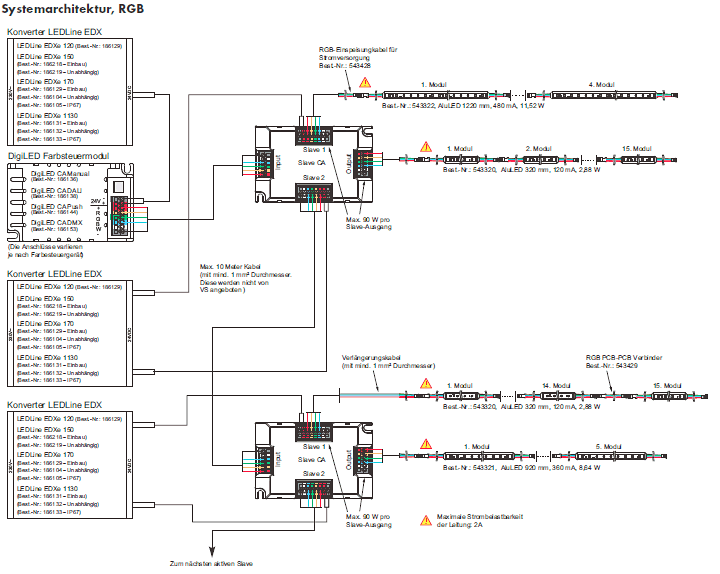

Das Schaltbild zeigt eine typische Systemarchitektur des AluLED-Moduls, einschl. 24 V-Konverter,
DigiLED-Farbsteuermodulen und CA-Slave zur Erhöhung der Systemleistung.
Der passive CA-Slave erlaubt eine Systemerweiterung ohne Signalverstärkung.
| RGB Module | |||||
|---|---|---|---|---|---|
| Typ | Artikel- Nummer | Länge mm | Leistung W | Strom mA | Max. Anzahl von Modulen pro Slaveausgang |
| AluLED-920-RGB | 543321 | 920 | 8,64 | 360 | 5 |
| AluLED-1220-RGB | 543322 | 1220 | 11,52 | 480 | 4 |
