LED-Anschlusstechnik - High Power186141

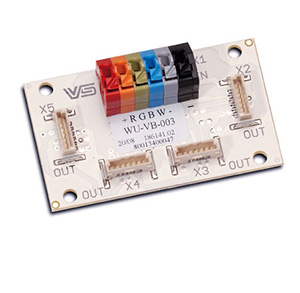

Verteilerplatine



Die Verbindungstechnik dient zur elektrischen Kontaktierung von LED-Einbaumodulen untereinander und zu DigiLED CA-Farbsteuergeräten. Dazu stehen Flachband-Systemkabel, Feed-in-Kabel, Verteiler- und Slaveplatinen zur Verfügung.
Flachband-Systemkabel und Feed-in-Kabel sind so ausgelegt, dass die Montage von LED-Einbaumodulen an einem DigiLED CA-Farbsteuergerät oder einer Verteiler- sowie Slaveplatine bis zu einer maximalen Stromtragfähigkeit gemäß Tabelle (siehe unten) erfolgen kann.
Beim Aufbau des 24 V CA-Systems ist darauf zu achten, dass durch Kombination der Leitungslängen die minimale Versorgungsspannung aus den Datenblättern der LED-Einbaumodule eingehalten wird.

Für die Verbindung von bis zu vier LED-Einbaumodulen oder -gruppen an ein DigiLED CA-Farbsteuergerät oder eine Slaveplatine.
Maximale Strombelastbarkeit pro Kontakt ist eingangsseitig (Klemme) 5 A und ausgangsseitig (Stecker) wie in Tabelle wiedergegeben.
Verwendung einer handelsüblichen 6-adrigen Leitung (z. B.: LIYY 6X0,75 qmm) und bis zu vier Flachband-Systemkabeln möglich.

186141


TypArtikel-
Nummer
Preis
Euro

WU-VB-003-DistriPCB CA 186141 40,40 €



Polbelegung


PolFarbcodierungFunktionMax. StromtragfähigkeitFarbkodierung
Flachband-Systemkabel
1 rot Versorgungsleitung für LED-Einbaumodule (+24 V) 5 A blau
2 orange PWM-Signalleitung für Kanal 1 1,25 A grau
3 grün PWM-Signalleitung für Kanal 2 1,25 A grau
4 blau PWM-Signalleitung für Kanal 3 1,25 A grau
5 lichtgrau PWM-Signalleitung für Kanal 4 1,25 A grau
6 schwarz Versorgungsleitung für LED-Einbaumodule (GND) 5 A grau
