Farbsteuermodule - DigiLED CA186142

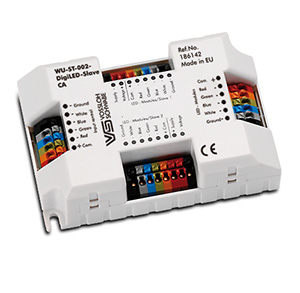

DigiLED Slave CA



Lichtmodule als Einbauplatine

Die DigiLED CA-Serie basiert auf einem Systemgedanken, der Einfachheit, Flexibilität und Zuverlässigkeit in sich vereint. Mit der DigiLED CA-Serie können sowohl High Power RGB CA-Module als auch Low Power RGB CA-Module betrieben werden.
Im einfachsten Fall dienen Taster zur manuellen Steuerung der Farben. Neben der individuellen Farbeinstellung können auch vorprogrammierte Lichtszenen, wie z. B. Farbdurchläufe, abgerufen werden.
Die VS-Farbsteuermodule CA sind sowohl mit manuellem Bedienfeld als auch mit DALI-Schnittstelle oder als "Push"- oder DMX-Variante verfügbar.
Darüber hinaus steht das DigiLED Mono zur Verfügung, mit dem einfarbige (z. B. weiße) LED-Module gedimmt werden können.

DigiLED Slave CA
Zur Leistungserweiterung des
24 V CA LED-Einbausystems
Signalverstärkung auf den RGB(W)-Kanälen
tc = 65 °C max.
Max. Strom pro Steuerkanal pro Slave: 1,25 A

186142


TypArtikel-
Nummer
Preis
Euro
WU-ST-002-DigiLED-Slave CA 186142 183,80 €



Polbelegung


PolFarbcodierungFunktionMax. StromtragfähigkeitFarbkodierung
Flachband-Systemkabel
1 rot Versorgungsleitung für LED-Einbaumodule (+24 V) 5 A blau
2 orange PWM-Signalleitung für Kanal 1 1,25 A grau
3 grün PWM-Signalleitung für Kanal 2 1,25 A grau
4 blau PWM-Signalleitung für Kanal 3 1,25 A grau
5 lichtgrau PWM-Signalleitung für Kanal 4 1,25 A grau
6 schwarz Versorgungsleitung für LED-Einbaumodule (GND) 5 A grau
