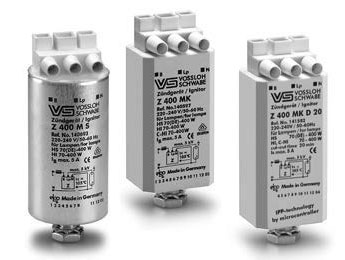

Elektronische Überlagerungszündgeräte
Elektronische Überlagerungszündgeräte HS-Lampen 70 (DE) bis 400 W u. HI-Lampen 35 bis 400 W
Standardausführung oder mit Abschaltautomatik
Kompakte Bauform
Für Natriumdampf-Hochdrucklampen (HS), Halogen-Metalldampflampen (HI) und Keramikbrennerlampen (C-HI)
Zündspannung: 4–5 kV
Phasenlage des Zündimpulses: 60–90 °el und 240–270 °el
Max. zul. Gehäusetemperatur: 105 °C
Schraubklemmen: 0,75–4 qmm
Befestigung: Gewindebolzen mit vormontierter Zahnscheibe und Mutter
Für Leuchten der Schutzklasse I und II

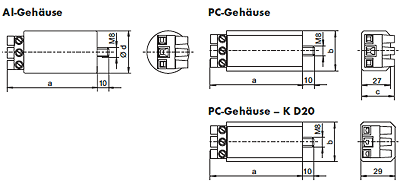

| Zündgerät | Gehäuse | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Artikel- Nummer | Spannung 50,60 Hz | max. Lampen- Strom A | Verlust- leistung W | Eigener- wärmung K | Zünd- spannung kV | Belastungs- kapazität pF | Abschalt- zeit Sek./Hz | d Ø mm | a mm | b mm | c mm | Ge- wicht g | Preis Euro |
| Aluminiumgehäuse (Al) | ||||||||||||||
| Z 400 M S | 140693 | 220-240 | 5 | < 3 | < 35 | 4-5 | 20-50 | - | 35 | 76 | - | - | 140 | 57,26 € |
| Kunststoffgehäuse (PC) mit Schraubklemmen: 0,75-4 qmm | ||||||||||||||
| Z 400 M K | 140597 | 220-240 | 5 | < 3 | < 35 | 4-5 | 20-50 | - | - | 78 | 34 | 27 | 130 | 57,26 € |
| Z 400 M K D20 | 141582* | 220-240 | 5 | < 3 | < 35 | 4-5 | 20-50 | 1216/50-60 | - | 80 | 34 | 30 | 145 | 69,10 € |
| Empfohlen für Außenanwendungen * mit IPP-Technologie |
||||||||||||||
