EasyLED (COB), LED-Anschlusstechnik530014

EasyLED (COB)



Lichtmodule als Einbauplatine

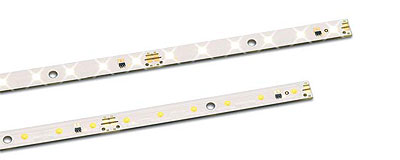

Das Linienmodul EasyLED wird aufgrund seiner kompakten Bauform für die Realisierung von flachen Designs, wie z. B. Markierungen von Wegen und Stufen, eingesetzt. Durch die Verwendung des EasyConnect-Steckersystems lassen sich bis zu 10 Module (WU-M-309) bzw. bis zu 15 Module (WU-M-308) bei einseitiger Einspeisung in einer Linie ohne Zwischenräume oder abgewinkelt durch Eckverbinder aneinanderreihen.
Das Linienmodul EasyLED ist erhältlich in den Farben Rot, Grün, Blau, Gelb und Weiß, welche Dank der einheitlichen Versorgungsspannung von 24 V auch miteinander kombiniert werden können.
Die EasyLED Linienmodule verfügen über integrierte Konstantstromquellen auf der Leiterplatte.

Technische Merkmale
WU-M-308: 200x10 mm, 6 COB LEDs
WU-M-309: 200x10 mm, 12 COB LEDs,
WU-M-309 teilbar in der Mitte (100 mm)
Zulässige Betriebstemperatur am tc-Punkt: –20 bis 70 °C
LED-Chips werden konstantstromgeregelt
Anschlussspannung: 24 V DC

Typische Anwendungsbereiche
Markierung von Wegen, Stufen, usw.
Möbelbeleuchtung
Lichtwerbung
Unterhaltung, Shop-Beleuchtung
Profilintegration



530014




TypArtikel-
Nummer
FarbeAnzahl
LEDs
Strom*
mA
Dom. Wellenlänge* (nm)
Farbtemperatur* (K)
Spannung*
V
Licht-strom* (lm)Abstrahl-
winkel*
Leistung*
W
Preis
Euro
WU-M-308-W-3200K 528482 warmweiß 6 20 3200 K 24 14 170 0,48 25,74
WU-M-309-W-3200K 528486 warmweiß 12 40 3200 K 24 27 170 0,96 48,75
* Die oben genannten Werte stellen aufgrund des komplexen Herstellungsprozesses der Module nur statistische Größen dar. Die Werte entsprechen nicht notwendigerweise exakt den tatsächlichen Parametern jedes einzelnen Produkts, das von den typischen Angaben abweichen kann.
